Der Magnet

Der Magnet ist ein Werkzeug, das es Ihnen ermöglicht, Ihre Formen ohne unerwünschten Abstand dazwischen zu platzieren. Es hilft Ihnen, Ihre Formen zu positionieren, indem es einen Anziehungs- oder Einrast-Effekt erzeugt, wenn Sie einen Punkt in die Nähe eines anderen oder des Leinwandrandes bewegen.

Aktivierung des Magneten

Dieses Werkzeug kann über die Toolbar oder mit dem Shortcut [CTRL/Cmd + M] ein- und ausgeschaltet werden.

Punkte zusammen magnetisieren

Punkte zusammenführen

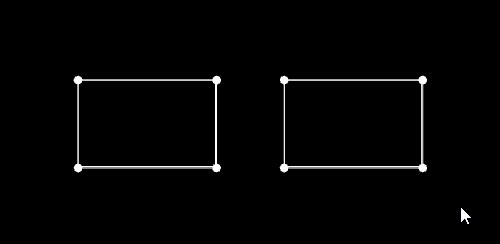

Wenn der Magnetmodus aktiviert ist, sehen Sie, dass beim Ziehen einer Form neben eine andere ein blauer Bereich erscheint, wenn zwei Scheitelpunkte (Zentren eingeschlossen) nahe beieinander sind. Sobald Sie die Maustaste loslassen, werden diese Punkte verknüpft.

Dieser ganze Prozess funktioniert auch, wenn Sie nur einen Punkt bewegen und nicht die ganze Form, oder wenn Sie eine Form positionieren, die Sie gerade aus der Toolbar gezogen haben.

Wie Sie sehen können, wenn Sie jetzt einen dieser Punkte bewegen, bewegt sich der andere mit (selbst wenn der Magnet ausgeschaltet ist).

Hinweis: Beachten Sie, dass die Punkte tatsächlich zusammengeführt sind, sodass wenn Sie einen oder dessen Form löschen, der andere auch verschwindet (es sei denn, die Form hat weniger als vier Punkte)

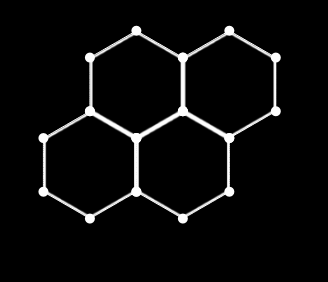

Zusammengeführte Punkte trennen

Andererseits bleiben die Formen immer unabhängig, sodass wenn Sie eine ganze Form bewegen, die andere nicht beeinträchtigt wird und die Verbindung zwischen den Scheitelpunkten unterbrochen wird.

Hinweis: Der Magnet muss nicht aktiviert sein, um Punkte zu trennen.

Punkte an die Leinwand oder an den Bildschirmlinkrand einrasten

Wenn der Magnet aktiviert ist, haben Sie auch die Möglichkeit, Punkte leicht an den 4 Seiten der Leinwand (ab HM 2,5) oder an einem Bildschirm, wenn Ansicht → Bildschirme anzeigen aktiviert ist (ab HM 2,7), einzurasten.

Ähnlich wie beim Zusammenführen von Punkten sehen Sie einen blauen Indikator, der Ihnen zeigt, wann Sie Ihre Auswahl ablegen sollen, damit sie präzise platziert wird. In diesem Fall funktioniert es jedoch mehr wie ein "Einrasten", d.h. Sie werden eine Art Widerstand spüren, wenn Sie Punkte in die Nähe des Umrisses ziehen.
