O Ímã é uma ferramenta que permite posicionar suas formas sem espaços indesejados entre elas. Ela ajudará você a posicionar suas formas criando um efeito de atração ou encaixe quando você mover um ponto para perto de outro ou da borda da tela.

Ativando o Ímã

Essa ferramenta pode ser ativada e desativada na barra de ferramentasou com o atalho [CTRL/Cmd + M].

Unindo pontos

Mesclando pontos

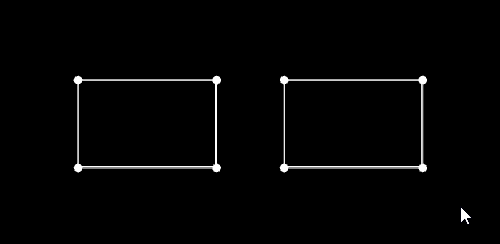

Quando o modo Ímã está ativado, você verá que, ao arrastar uma forma para perto de outra, uma área azul aparecerá se dois vértices (centros incluídos) estiverem próximos. Assim que você soltar o botão do mouse, esses pontos serão vinculados.

Todo esse processo também funciona quando você move apenas um ponto, e não a forma inteira, ou quando posiciona uma forma que acabou de arrastar da barra de ferramentas.

Como você pode ver, se mover um desses pontos agora, o outro se moverá com ele (mesmo quando o Ímã estiver DESATIVADO).

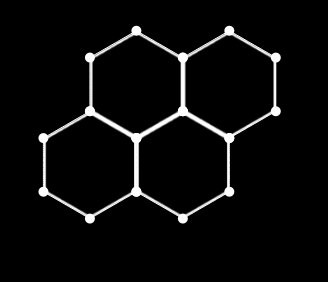

Separando pontos mesclados

Por outro lado, as formas permanecem sempre independentes; portanto, se você mover uma forma inteira, a outra não será afetada e o vínculo entre os vértices será desfeito.

Encaixando pontos na tela ou no contorno de uma tela

Quando o Ímã está ativado, você também pode encaixar pontos facilmente nos 4 lados da tela (a partir do HM 2.5) ou em uma tela se Visualizar → Mostrar telas estiver ativado (a partir do HM 2.7).

Assim como ao mesclar pontos, você verá um indicador azul que informa quando soltar a seleção para que ela seja posicionada com precisão. No entanto, neste caso, o funcionamento se assemelha mais a um "encaixe"; ou seja, você sentirá uma espécie de resistência ao arrastar pontos para perto do contorno.
