Магнит

Магнит — инструмент, позволяющий размещать фигуры без нежелательного интервала между ними. Он поможет вам позиционировать ваши фигуры, создавая эффект притяжения или закрепления, когда вы перемещаете точку близко к другой или к границе холста.

Включение магнита

Этот инструмент можно включать и выключать с панели инструментов или с помощью сочетания клавиш [CTRL/Cmd + M].

Соединение точек магнитом

Объединение точек

Когда режим магнита активирован, и вы перетаскиваете фигуру к другой фигуре, появляется синяя область, если две вершины (включая центры) близки друг к другу. Как только вы отпустите кнопку мыши, эти точки будут связаны.

Этот процесс также работает, когда вы перемещаете только одну точку, а не всю фигуру, или когда вы позиционируете фигуру, только что перемещенную с панели инструментов.

Как вы видите, если вы сейчас переместите одну из этих точек, другая будет двигаться вместе с ней (даже если магнит выключен).

Note: be aware that the the points are actually merged, so if you delete one or its shape, the other will also disappear (except if the shape has less than four points)

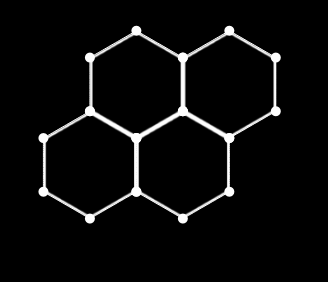

Отделение объединенных точек

С другой стороны, фигуры всегда остаются независимыми, поэтому если вы переместите одну фигуру полностью, другая не будет затронута, и связь между вершинами будет разорвана.

Примечание: для разделения точек магнит не обязательно должен быть включен.

Прикрепление точек к холсту или контуру экрана

Когда включен Магнит, у вас также есть возможность легко привязывать точки к 4 сторонам холста (с версии HM 2,5) или экрана, если включено Вид → Показать экраны (с версии HM 2,7).

Аналогично объединению точек, вы увидите синюю индикацию, которая показывает, когда следует отпустить выбор, чтобы он был точно помещен. Тем не менее, в этом случае он работает скорее как «зафиксировать», то есть вы почувствуете своего рода сопротивление, когда перетаскиваете точки близко к контуру.
