자석 도구는 모양들 사이에 불필요한 공간 없이 배치할 수 있도록 하는 도구입니다. 이 도구는 점을 다른 점이나 캔버스 경계에 가까이 움직일 때 끌어당기거나 스냅 효과를 생성하여 모양을 배치하는 데 도움을 줍니다.
자석 활성화
이 도구는 도구 모음에서 ON/OFF로 전환할 수 있으며 단축키 [CTRL/Cmd + M]을 사용하여 전환할 수 있습니다.
점들을 함께 자석화하기
점 병합

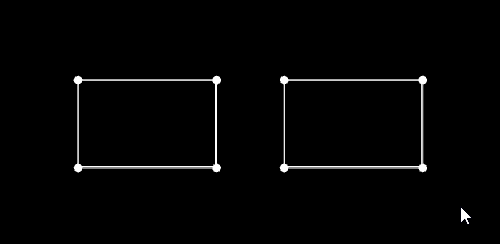

자석 모드가 활성화되면, 한 모양을 다른 모양 옆으로 드래그할 때 두 개의 정점 (중심 포함)이 서로 가까이 있으면 파란색 영역이 나타납니다. 마우스 버튼을 놓으면, 이러한 점들이 연결됩니다.
전체 모양이 아니라 점 하나만 움직일 때나 툴바에서 방금 끌어온 모양을 배치할 때도 전체 과정은 동일하게 작동합니다.
보시다시피, 지금 이 점들 중 하나를 움직이면, 다른 점도 함께 움직입니다 (자석이 꺼져 있어도).
참고: 이 점들은 실제로 합쳐져 있기 때문에, 하나를 삭제하거나 모양을 삭제하면 다른 점들도 사라집니다 (점이 네 개 미만인 경우는 제외).
병합된 점 분리
한편, 모양은 항상 독립적으로 남아 있기 때문에 전체 모양을 움직이면 다른 모양에는 영향을 주지 않으며 정점 간의 연결이 끊어집니다.
참고: 점을 분리하기 위해 자석이 켜져 있을 필요는 없습니다.
점들을 캔버스나 화면 윤곽에 맞추기
자석이 활성화되면, 또한 HM 2.5부터 캔버스의 4면이나 보기 → 화면 표시 (HM 2.7부터)가 활성화된 경우 화면에 점을 쉽게 맞출 수 있습니다.
점들을 병합할 때와 유사하게, 선택한 항목을 정확하게 배치할 수 있도록 언제 내려놓아야 하는지 보여주는 파란색 표시기가 나타납니다. 하지만, 이 경우에는 좀 더 "스냅"처럼 작동하며, 점을 윤곽에 가까이 드래그할 때 일종의 저항을 느낄 것입니다.
