Configuration d'une configuration de projection avancée avec plusieurs écrans

Comme décrit dans un article précédent de la section Sortie de ce guide, il existe trois options de projection différentes, selon que vous souhaitez simplement une fenêtre de prévisualisation (Fenêtré), une projection plein écran simple (Plein écran), ou une configuration plus avancée (Configuration).

Cet article décrira le processus de configuration d'une configuration avancée, avec plusieurs écrans de sortie.

Aperçu de la fenêtre de configuration de la sortie

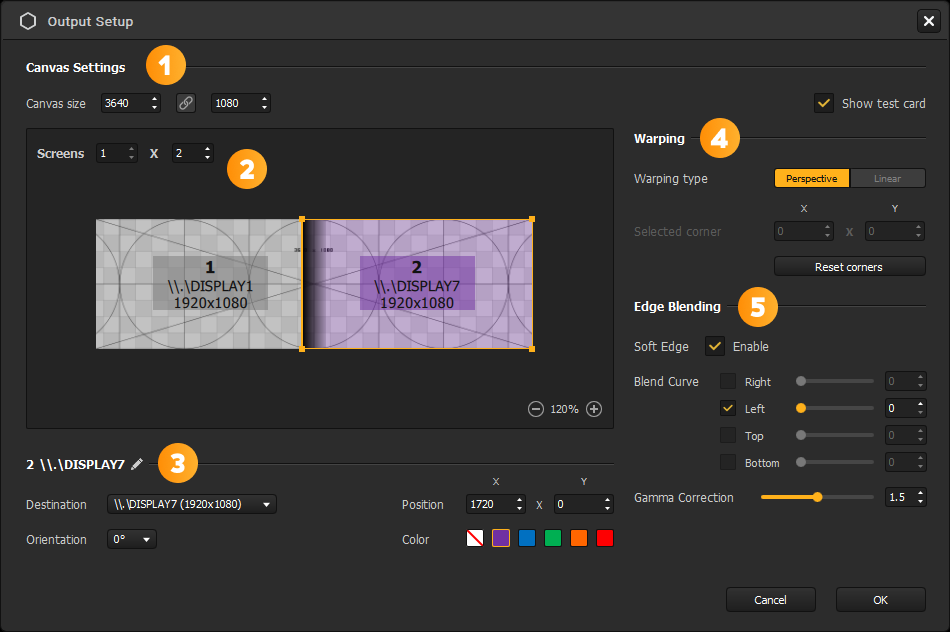

Tout d'abord, commençons par un aperçu rapide du module Configuration de la sortie ( ou Sortie → Configuration...), pour vous donner une idée de toutes les fonctionnalités disponibles :

1. La section Paramètres de la toile, où vous pouvez régler la résolution du canevas et choisir d'afficher la carte de test dans la sortie pour vous aider dans les étapes de calibration. Pour mieux comprendre la résolution du canevas, veuillez suivre cet article.
2. La zone de configuration des Écrans. C'est ici que vous configurerez combien d'écrans de sortie vous souhaitez et quelle zone vous voulez qu'ils affichent en les plaçant précisément sur le canevas. C'est également ici que vous pourrez ajuster les points de déformation à partir du module Déformation (voir n°4). Vous pouvez naviguer dans cette zone avec un clic de molette de souris ou [Espace]+Drag et zoomer avec un défilement de molette de souris ou les boutons en bas à droite. Voir ci-dessous pour configurer plusieurs écrans.
3. La section Paramètres de l'écran. Dans cette section, vous pourrez ajuster les paramètres d'un écran sélectionné :
   • Nom : un nom identifiant l'écran ;
   • Boutons Extinction totale/Solo : ces boutons vous permettent d'allumer ou d'éteindre les écrans. Par défaut, un écran est allumé, mais il est possible de le passer en Extinction totale en cliquant sur . Dans ce cas, la sortie associée à cet écran est toujours ouverte sur sa destination, mais aucun rendu n'est affiché (écran noir). Le bouton Solo , lorsqu'il est coché, permet de forcer l'écran sélectionné à s'allumer et tous les autres écrans à s'éteindre (en annulant temporairement les boutons Blackout) ;
   • Destination : vers quel écran envoyer le rendu ;
   • Position en pixels, relative à l'origine en haut à gauche du canevas ;
   • Couleur : la couleur est uniquement utilisée pour aider à identifier l'écran dans la zone de configuration, elle n'impacte pas le rendu de la sortie ;
   • Orientation : 0/90/180/270°.
4. La section Déformation. Elle contient les paramètres relatifs à la distorsion d'un écran sélectionné. La déformation est utilisée pour ajuster les coins ou créer de petites déformations sur le rendu de la sortie. Elle est décrite dans un article séparé.
5. La section Fondu des bords. Elle contient les paramètres relatifs au fondu d'un écran sélectionné. Le fondu des bords est utilisé pour fusionner les écrans afin de créer un écran plus grand de manière transparente. Il est décrit dans un article séparé.

⭐ Configurer une multiprojection

⭐ Cette section concerne une fonctionnalité Pro.

Exemple : configuration d'une projection 1 x 2 FullHD

Pour nous aider à décrire le processus de configuration de sorties multiples, nous utiliserons le cas simple suivant : deux projecteurs 1920x1080 côte à côte, affichant du contenu différent ou des parties différentes du même contenu (sans fondu des bords pour le moment).

Pour y parvenir, voici ce que nous devons faire :

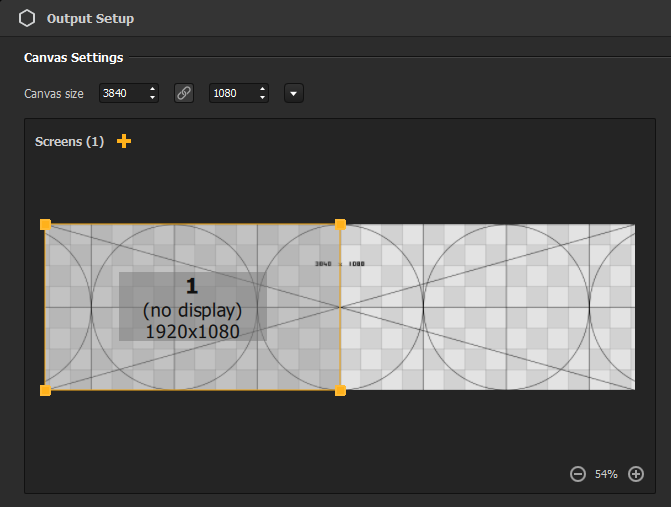

1. Tout d'abord, réglez la résolution du canevas sur 3840x1080 afin qu'elle couvre toute la zone de projection que nous avons avec nos deux projecteurs (si vous avez besoin d'un rappel sur la résolution du canevas, c'est ici.)

2. Ensuite, ajoutez un écran pour avoir 2 écrans dans la zone de configuration, en utilisant le bouton + .

   Vous pouvez voir que dans ce cas simple, les écrans sont déjà positionnés sur le canevas (toute la zone couverte par la carte de test) comme nous le souhaitons, nous n'avons donc pas besoin de les déplacer : l'écran de gauche (1) est aligné sur le côté gauche, il projettera donc la moitié gauche du canevas, tandis que l'autre écran (2) couvre la moitié droite.

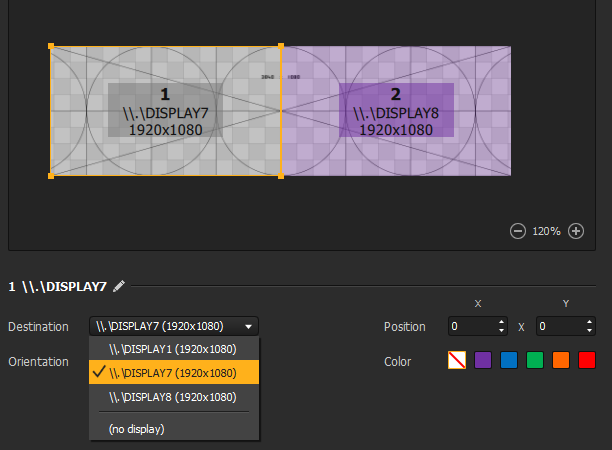

3. Nous devons maintenant assigner nos écrans à nos projecteurs. Sélectionnez l'écran 1 et dans ses paramètres ci-dessous, choisissez le projecteur correct dans la liste "Destination". Faites de même pour l'écran 2.

   Vous remarquerez qu'une fois que vous sélectionnez une Destination, la sortie est directement lancée en plein écran sur l'écran choisi.
4. À cette étape, vous devriez voir chaque moitié de la carte de test sur vos projecteurs. Si vous n'avez pas besoin de déformer ou de fusionner les bords la sortie, la dernière chose à faire est de cacher la superposition de la carte de test pour révéler le contenu de votre projet. Pour le faire, décochez simplement "Afficher la carte de test" dans le coin supérieur droit de la fenêtre.
5. Tada ! Cliquez simplement sur "Ok" pour enregistrer votre configuration et quitter la fenêtre.

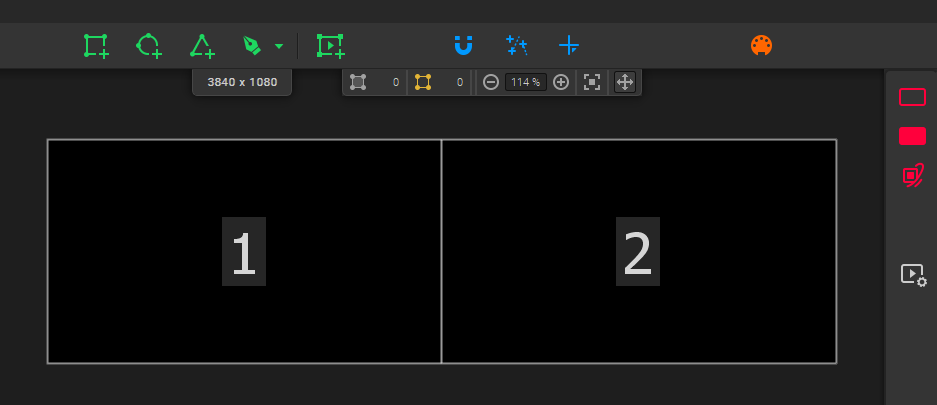

Note : pour vous aider à voir quelle zone est couverte par un écran et placer vos formes précisément sur le canevas, vous pouvez basculer "Afficher les écrans" dans le menu Affichage afin de voir les contours des écrans.

Ajout et suppression d'écrans

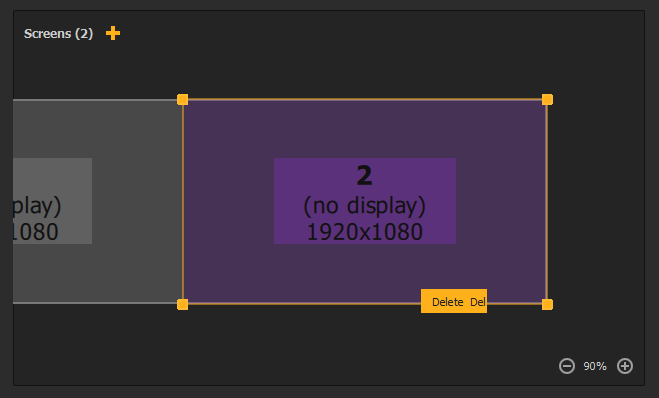

Comme mentionné précédemment, les écrans peuvent être ajoutés via le bouton +. Si vous avez besoin d'en supprimer un, sélectionnez-le et cliquez sur [Retour arrière/Supprimer] ou faites un clic droit dessus → Supprimer.

Un nouvel écran est toujours ajouté à droite du dernier écran qui a été ajouté auparavant, avec la même résolution, mais avec une couleur différente pour aider à le différencier (rappelez-vous que vous pouvez modifier la couleur d'un écran dans ses paramètres ci-dessous).
Vous pouvez bien sûr changer la position du nouvel écran, en le faisant glisser et en le déposant ou avec les paramètres “Position” X & Y ci-dessous (en pixels).

Note : Selon votre offre HeavyM, le nombre d'écrans que vous pouvez ajouter peut être limité. Dans Pro+, le maximum est virtuellement illimité (mais dépend des performances).
