⭐ 이 기사는 Pro 기능에 관한 것입니다.
DMX 는 무대 조명 환경에서 흔히 사용되는 표준으로, 컨트롤러(예: 조명 콘솔 또는 소프트웨어)와 조명, 디머 또는 기타 특수 효과 장치 간의 통신에 사용됩니다.
버전 2.6부터, HeavyM은 Art-Net 프로토콜을 통해 DMX 입력을 지원합니다. 이는 네트워크를 통해 조명 콘솔을 사용하여 HeavyM에 명령을 보낼 수 있음을 의미합니다.
Art-Net 연결 설정

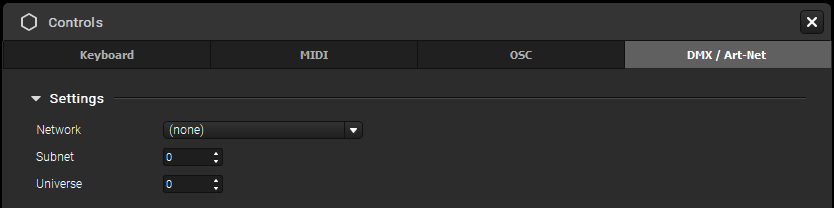

먼저, 제어 설정 창의 DMX / Art-Net 탭으로 이동합니다 (제어 → 설정... 또는 툴바의 에서).
여기에는 세 가지 사항을 구성해야 합니다:
- 네트워크: Art-Net은 네트워크를 통해 메시지를 전송하므로, HeavyM과 DMX 송신기는 동일한 연결을 사용해야 합니다(Wifi, Ethernet 또는 동일한 컴퓨터의 Loopback 등).
- 서브넷 / 유니버스: HeavyM이 수신할 서브넷과 유니버스를 선택하여 DMX 송신기와 동일하게 설정합니다(기본값은 0:0입니다).
할당 관리
Art-Net 학습 활성화
연결이 설정되면 DMX 송신기의 버튼, 페이더 또는 기타 요소를 HeavyM의 명령에 할당할 수 있습니다. 이를 위해 앱 인터페이스의 요소들이 DMX 인터페이스의 어느 채널에 반응해야 하는지를 "학습"하도록 만들어야 합니다.

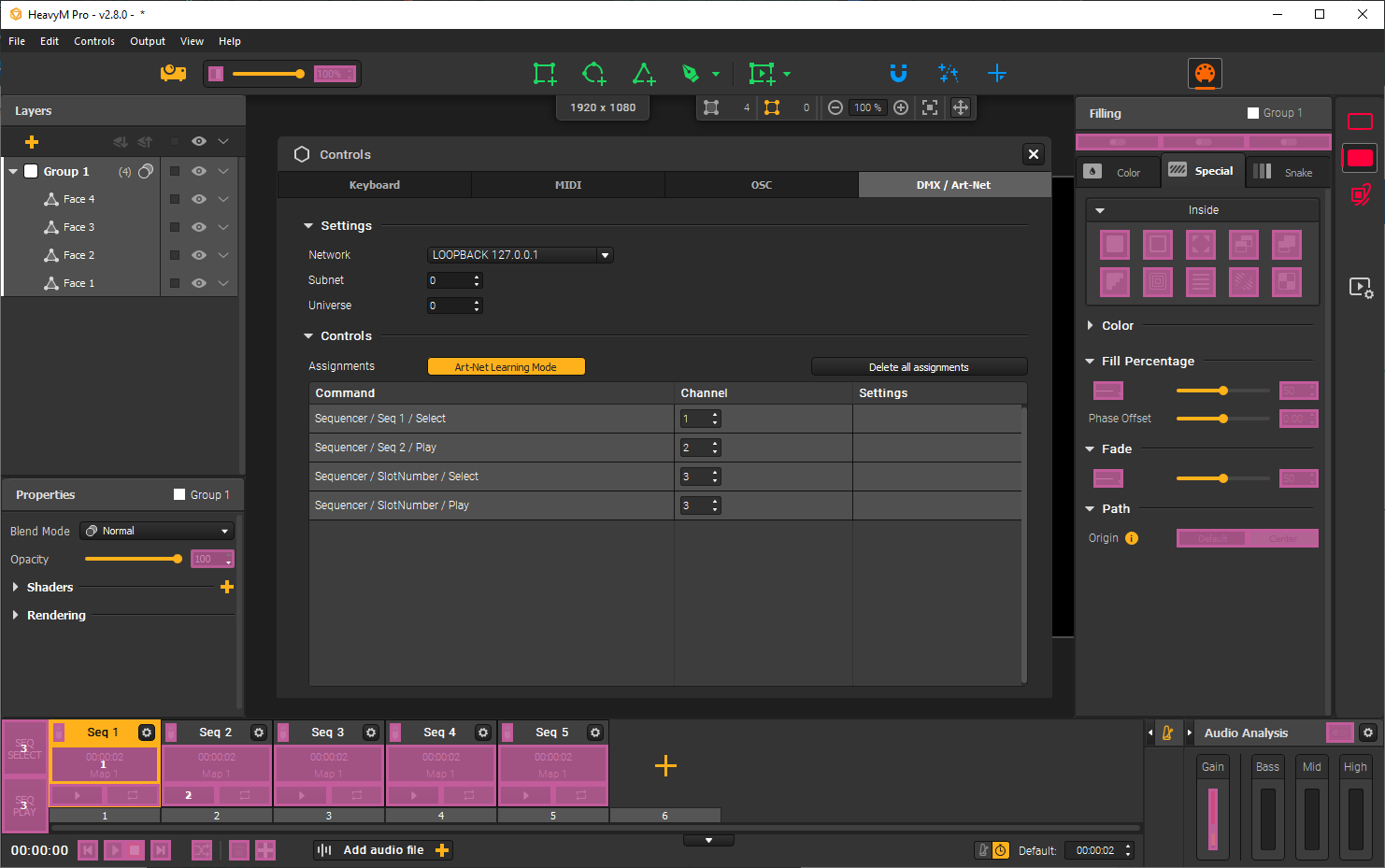

이를 위해 컨트롤 창("Art-Net 학습 모드" 버튼)이나 메뉴(컨트롤 → DMX 할당 편집)에서 Art-Net 학습 인터페이스를 전환해야 합니다. 인터페이스에서 매핑할 수 있는 요소 위에 컬러 오버레이가 나타납니다.
참고: 시퀀서 왼쪽에 있는 이 두 개의 새로운 버튼을 보셨나요? 추가 정보는 아래에서 확인하세요!
할당 추가
마우스 또는 트랙패드로 오버레이 요소를 선택(노란색 원으로 표시됨)하고, DMX 송신기에서 사용하고자 하는 제어 항목을 트리거합니다. DMX 채널과 인터페이스 컨트롤이 함께 연결되며, 컨트롤 설정 창에 있는 목록에 나타나게 됩니다.
완료되면 동일한 버튼/메뉴 또는 [Esc] 키를 사용하여 학습 모드를 간단히 끌 수 있습니다.
참고: 동일한 채널을 여러 명령에 동시에 할당할 수 있습니다. 예를 들어, 기기의 단일 버튼을 여러 효과 토글에 연결할 수 있으며, 이를 누르면 이 모든 효과가 한 번에 켜지게 됩니다!
할당 편집
할당을 편집하려면 학습 모드를 다시 켜면 됩니다. 그 다음, 원하는 할당을 선택하고 사용하려는 새 DMX 컨트롤을 트리거하면 됩니다.
참고: 할당의 채널을 테이블에서 직접 편집할 수도 있습니다(아래 "할당 설정" 참조).
할당 삭제
할당을 삭제하는 방법은 3가지가 있습니다:
- 학습 모드가 켜져 있을 때, 오버레이를 선택하고 [삭제/백스페이스] 키를 누릅니다. 이 작업은 선택한 할당을 제거합니다.
-
제어 창의 테이블에서 단일 할당을 마우스 오른쪽 버튼으로 클릭하고 "할당 삭제" 옵션을 클릭합니다. 이 작업은 선택한 할당을 제거합니다.
-
제어 창의 테이블 상단에 있는 “모든 할당 삭제” 버튼을 사용합니다. 이 작업은 프로젝트의 모든 DMX 할당을 제거합니다.
할당 저장
설정한 DMX 할당은 .hm 프로젝트 파일에 직접 저장됩니다.
할당 설정
당신이 구성하는 각 할당에는 설정 세트가 있으며, 이는 컨트롤 창의 할당 테이블에서 확인할 수 있습니다.
DMX 할당을 위해, 다음을 편집할 수 있습니다:
- 채널: 특정 할당에 할당된 채널을 변경하려면 새 번호를 입력하십시오. 당신의 조명 데스크 또는 앱을 연결하거나 학습 모드에서 무언가를 트리거하지 않아도 변경사항이 적용됩니다.
- 범위: 예를 들어, 이 설정은 슬라이더나 스핀박스에 나타납니다. 최소값과 최대값을 설정하여 HeavyM의 인터페이스 요소 범위를 덮어쓸 수 있습니다. For example if you set the range to 1 - 15 for the Thickness of the Border effect, when you move the fader you have assigned to it the values will only vary between 1 and 15 no matter how hard you move your fader!
특수 시퀀서 할당 (일시 중지됨 - 2.9 버전까지 사용 가능)
이미 할당할 수 있는 기존 인터페이스 요소 외에도, 학습 모드가 활성화되면 두 개의 새로운 버튼이 나타납니다: "Seq Select" 및 "Seq Play".
이 버튼들은 일반 플레이 및 선택 할당과는 달리 모든 시퀀스의 선택 또는 재생을 제어하기 위해 단일 DMX 채널을 사용하는 가능성을 제공합니다.
작동 방법은 다음과 같습니다: "Seq Select"에 채널을 할당하고, 할당된 DMX 채널에 값“1”을 전송하면, HeavyM은 해당 슬롯 (1)에서 시퀀스를 선택합니다. And so on, if you send a value of 12, it selects the sequence in slot 12.
"Sequence Play"에 대해서도 유사하게 작동하나, 선택 대신 시퀀스의 재생 버튼을 트리거합니다.
