⭐ 本文围绕Pro 功能。
在“配置多显示器的高级投影设置”中,您已学习如何在 HeavyM 中安排输出设置,以便将画布的区域发送到不同的显示目的地。
在我们展示的案例(两个1920x1080投影仪)中,如果这两个投影仪意在完全不同的空间投影,或者并排但有间隙,那么设置可以在此处结束。 如果您打算使用多个投影仪来扩展投影区域,则需要另外使用 边缘融合 模块。
边缘融合的用途是什么?
实际上,仅靠变形调整而没有任何重叠或间隙,几乎不可能将两个投影区域精确地结合在一起,并使它们看起来像一个巨大的无缝整体。
这就是为什么,与其尝试将投影区域放在一起,不如主动让它们稍微重叠,然后应用一些融合转换来校正重叠条带的外观。
这些修正是必要的,否则正如您在下面看到的那样,重叠将非常明显:
使用边缘融合模块
让我们使用之前两个1920x1080投影仪的案例。 在此处,我们希望将两个投影仪水平设置,以创建宽的投影区域。
在我们开始配置 HeavyM 之前,请记住,要想成功实现边缘融合,首先需要尽可能物理地将投影仪彼此对齐。 当然,我们会看到您可以使用 HeavyM 来校正小的未对齐。 但如果您的投影仪没有手动正确对齐,那么很难实现无缝边缘融合。
现在,让我们转到 HeavyM。 由于多投影已经在另一篇文章中介绍过,我们将快速浏览基本步骤。
- 选择设置输出模式与
或 输出 → 设置...。

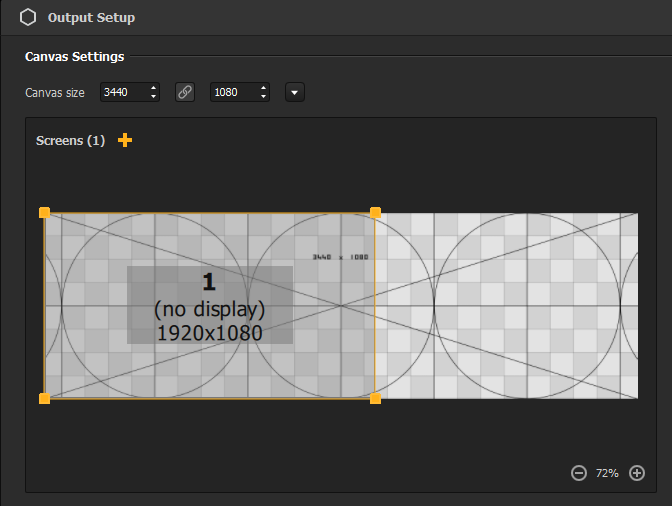

- 在一个简单的多投影案例中,我们的画布大小将是(1920+1920)x1080。 但由于我们要让我们的区域水平重叠,因此我们会在宽度上“失去”一些像素。

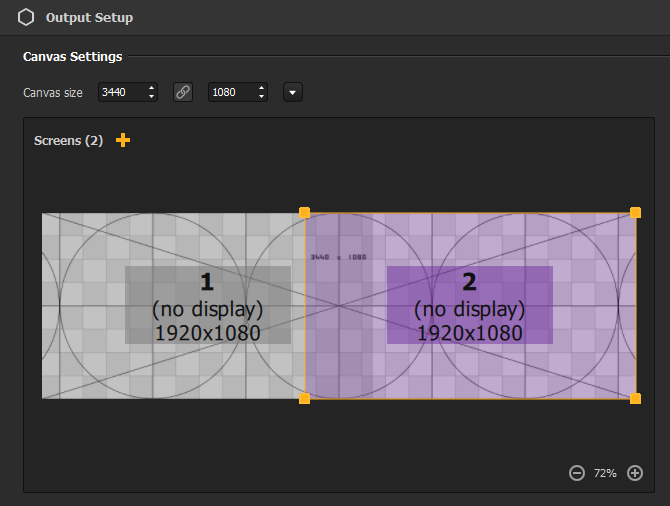

假设这次我们的重叠区域是400px,这将使我们的画布大小为3440x1080。 - 通过+ 按钮添加第二个屏幕,并将其捕捉到测试卡的右侧,以便画布完全覆盖,屏幕重叠400px。

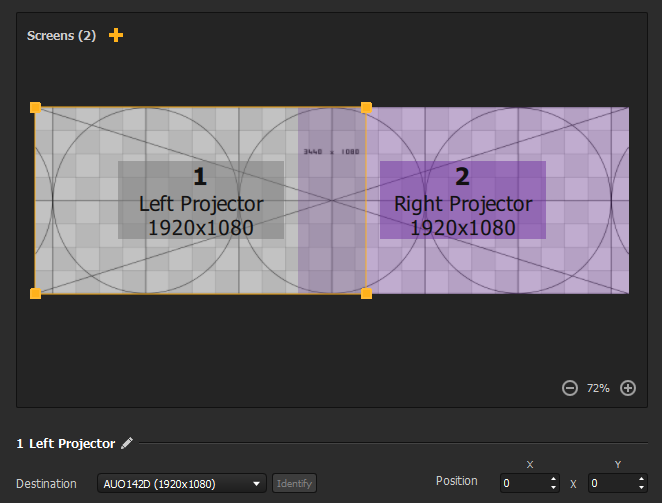

- 通过选择每个屏幕并为其分配目标输出,启动每个屏幕的全屏投影。

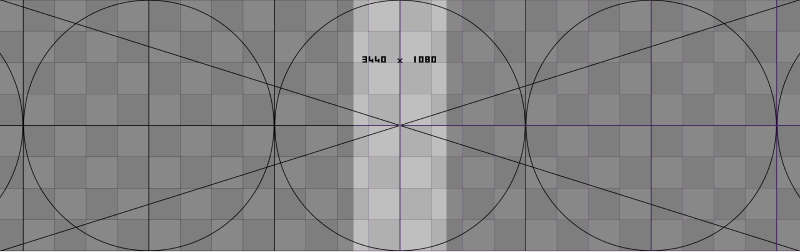

- 现在,您应该在投影表面上看到类似这样的东西(这次指的是现实生活中的投影):
注意:在这一步中,如果您的投影机没有完美重叠并且在测试卡上看到两部分并不完美匹配,您应该使用HeavyM中的变形选项来校正输出的几何形状,直到达到匹配的矩形形状。

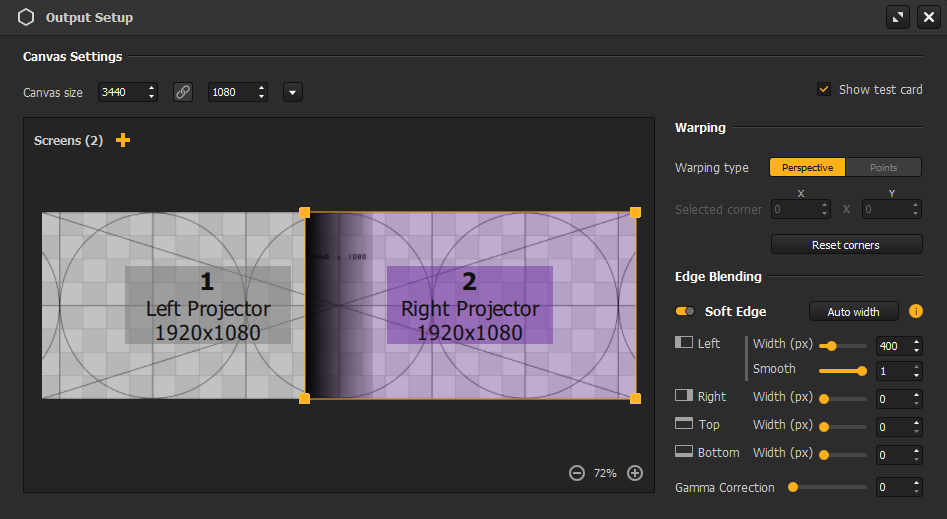

假设您的输出现在创建了一个完美的3440x1080矩形投影区域,还有最后一件事情需要修正:重叠部分的外观。 为此,我们将逐个调整每个屏幕的混合:- a. 在屏幕空间中选择左侧屏幕,并从边缘混合部分将其“软边”参数切换为打开
- b. 输入右侧重叠部分的宽度,如先前决定的为400px
(注意:在2.13版本之前,宽度是基于重叠自动计算的。) - c. 对右侧屏幕重复这些步骤(这次设置其左侧重叠部分)
注意:也可以使用“自动宽度”按钮来设置屏幕混合条的宽度。 在这种情况下,HeavyM检查所选屏幕相对于其他屏幕的重叠,并输入自动计算的值(这在这里也会给我们左/右400px)。
这在您没有精确的像素混合值和/或您的混合在多个维度同时发生时很有用:无需逐一计算或输入数值!
- 这应该已经更好了! 但可能仍然不够完美,因此需要您在每个屏幕之间交替,通过伽玛校正参数调整渐隐区域的亮度,并通过平滑参数调整渐变平滑,直到重叠带消失并且两个投影区域完美融合。
- 就是这样! 请记得取消勾选“显示测试卡”选项(右上角),以显示画布,然后点击“确定”以保存配置并退出设置窗口。

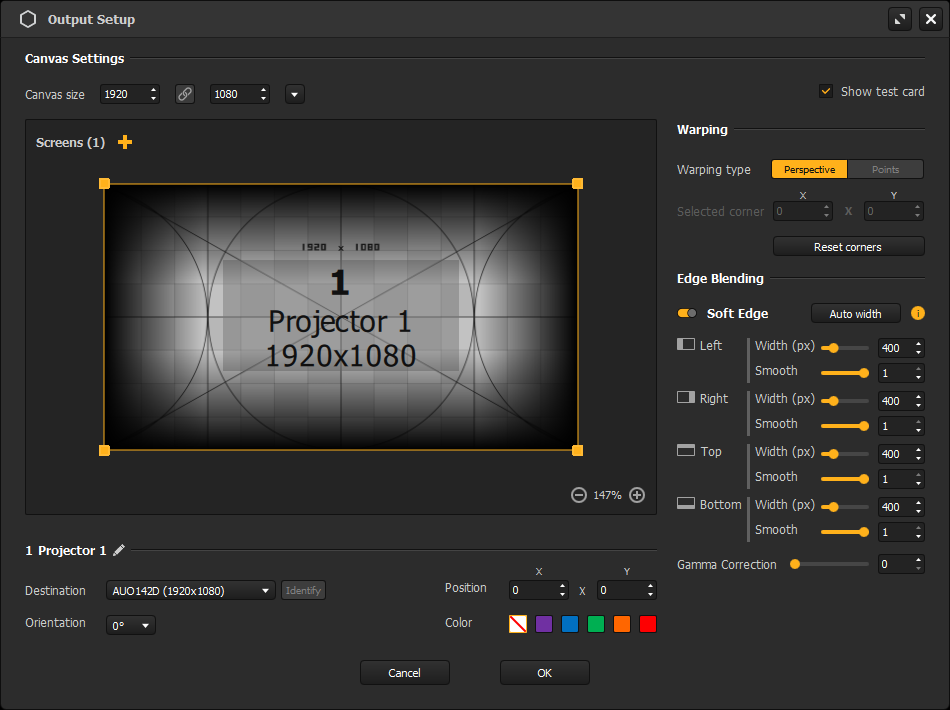

注意:从HeavyM 2.13开始,可以为单个屏幕激活混合,而无需将其叠加在另一个屏幕上。 这使得连接到不同计算机的2个投影机之间的混合成为可能,屏幕无需设置在同一空间中!
