使用变形模块扭曲输出

变形 模块是 输出设置 的一个功能。 它的作用是让你扭曲输出，以精准调整到你的投影表面。

要使用变形功能，您的输出需要处于 “设置” 模式（更高级的模式，可通过 或 输出 → 设置... 访问）。

有两种变形类型：透视 和 点，两者可以结合使用。

透视变形

透视变形 允许您调整屏幕的角落，以在输出中保持透视效果的同时倾斜其渲染。 例如，如果您的投影仪不垂直于投影表面，可以用于校正输出的形状并使其呈矩形（类似于梯形校正）。

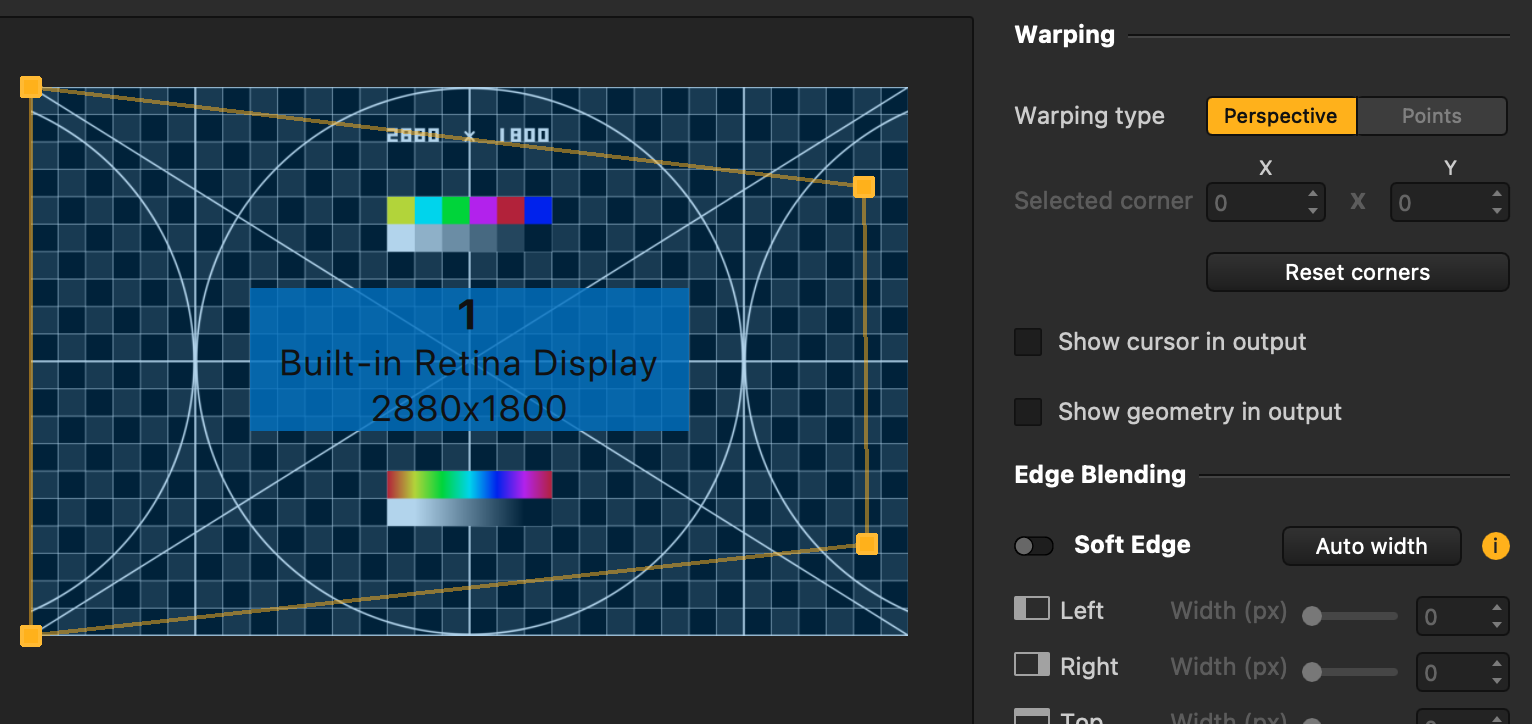

1. 选择一个屏幕。
2. 在右侧，选择 “透视” 作为 变形类型（这是默认设置）。
3. 在屏幕设置区域选择屏幕的一个角。
4. 用鼠标指针、箭头键（逐像素精确移动）或者通过变形部分更改其坐标来移动此角落。
5. 可选： 为了更容易在输出中找到指针，您可以勾选 “在输出中显示几何” 和 “在输出中显示光标” 以分别在输出渲染中显示变形点和光标。 光标的外观可以在 编辑 → 首选项... → 输出 → 输出设置光标 中编辑。 （自2.13.2版本）

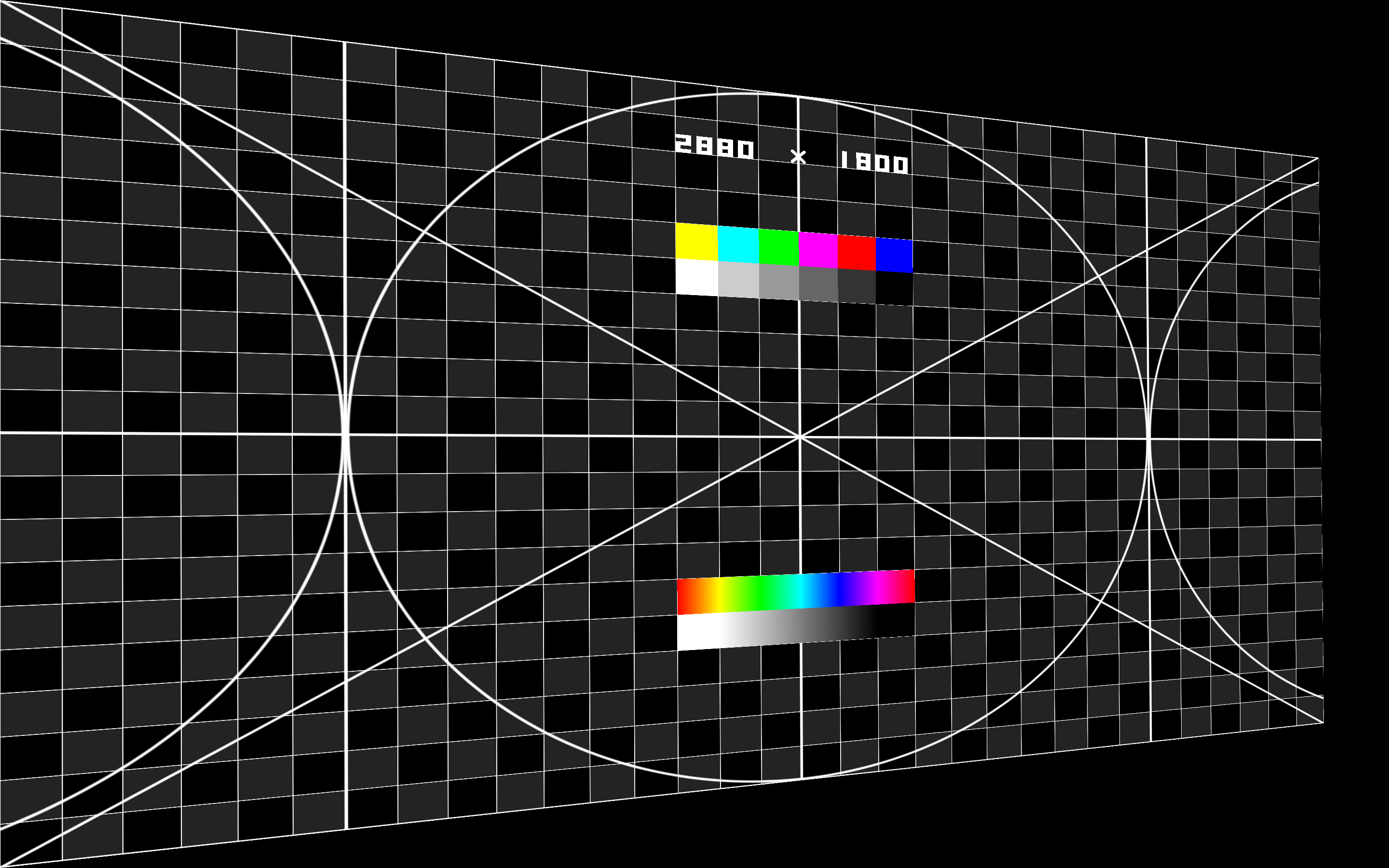

如上图中的输出目的地截图所示，渲染被扭曲以对应于您在输出设置中应用于屏幕的变形。

注意： 变形扭曲仅影响输出渲染，不会在工作区域的画布或输出设置窗口中反映。

点变形

访问点变形

点变形 允许你仅扭曲输出的一个区域，例如补偿投影表面上的粗糙。 想象将一块布拉伸以改变其形状——这就像变形一样。

1. 选择一个屏幕。
2. 在右侧，选择 “点” 作为 变形类型。

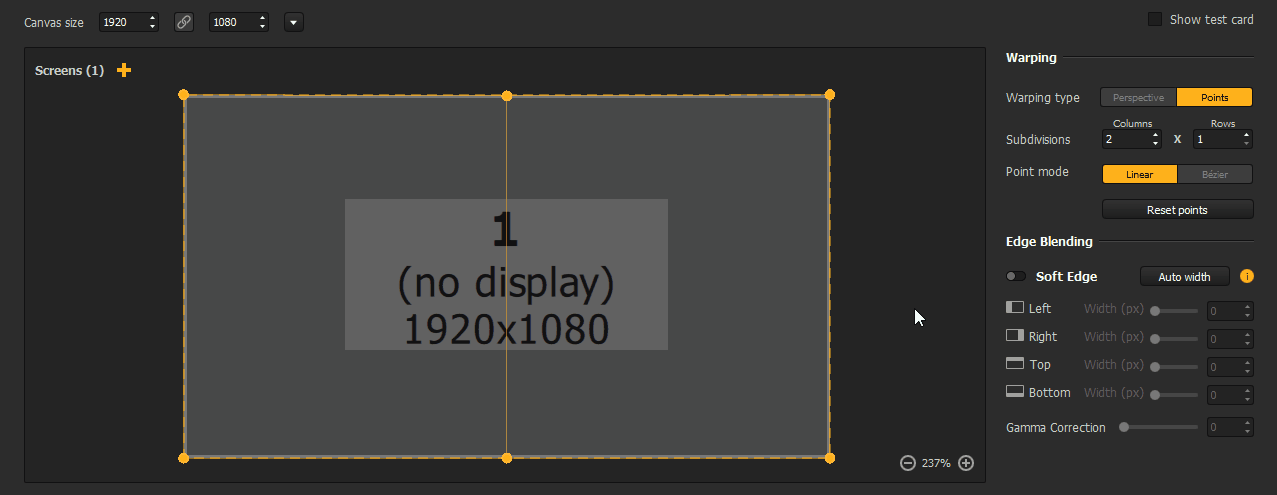

3. 如有需要，调整细分数量（每个轴从1到15）。
4. 在屏幕设置区域的变形网格上选择一个点。
5. 用鼠标指针或箭头键移动此角落（逐像素精确移动）。
6. 可选： 为了更容易在输出中找到指针，您可以勾选 “在输出中显示几何” 和 “在输出中显示光标” 以分别在输出渲染中显示变形点和光标。 光标的外观可以在 编辑 → 首选项... → 输出 → 输出设置光标 中编辑。 （自2.13.2版本）

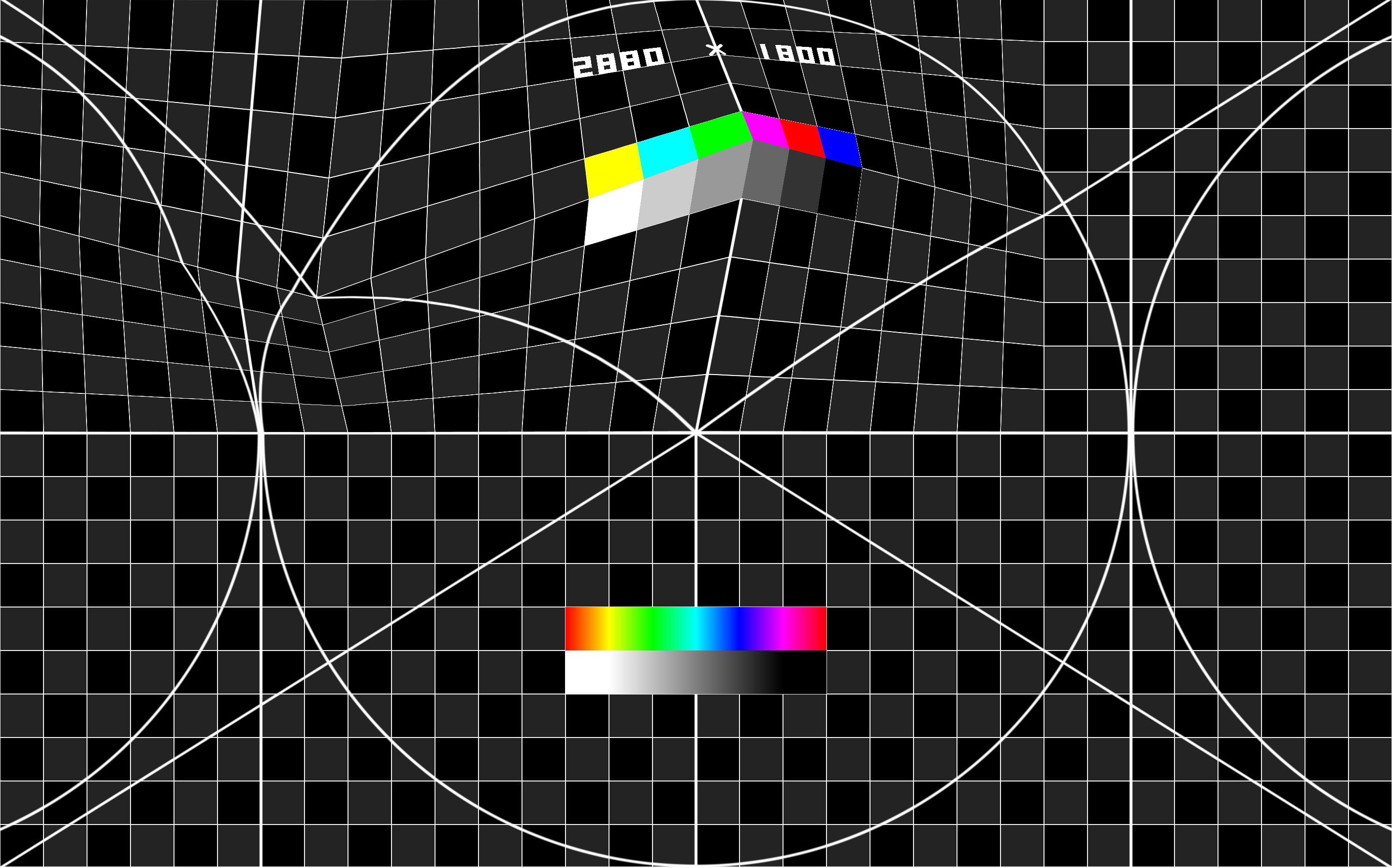

如上图中的输出目的地截图所示，渲染被扭曲以对应于您在输出设置中应用于屏幕的变形。

注意： 变形扭曲仅影响输出渲染，不会在工作区域的画布或输出设置窗口中反映。

使用Bézier（2.13版本）

点模式有两种：

• 线性： 这是默认模式。 如您所见，由行和列创建的网格中，连接每个点与邻近点的线是直的。

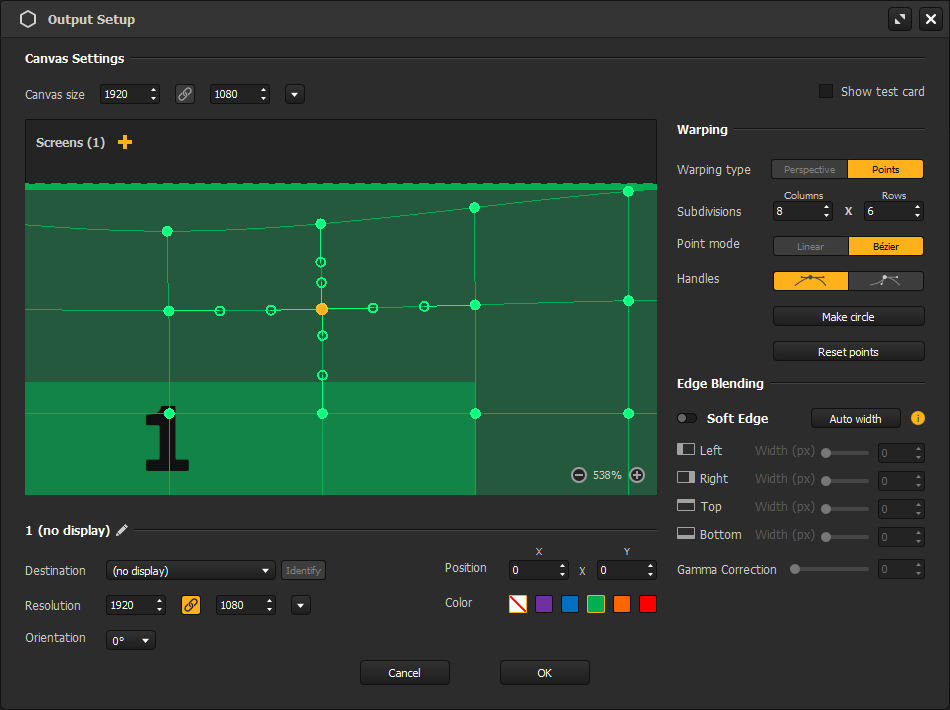

• 贝塞尔： 此模式保持相同的点，但为每个点添加两个Bézier切线，使您可以曲线变形。 一个切线由1或2个控制手柄组成：每个点根据其链接的点数拥有多个控制手柄（例如，一个角只有2个控制手柄，而中间的一个点有4个。）
  当选择一个点或其一个手柄时，您可以使用右侧的 “手柄” 切换来更改两个关联切线的类型。 默认情况下，手柄是 不对称的（在切线上两把手柄形成一条直线，但它们不必是相同长度），但可以切换成 断开连接的（两把手柄完全独立）。


这些模式是互斥的。 屏幕的所有点要么都有手柄，要么都没有。

根据您希望达到的曲率，几个技巧还可以帮助您：

• “画圆形”按钮（仅在Bézier中）： 此选项调整变形点，使屏幕变成凸圆。 如果您在球体上投影，这很方便！
  注意： 在这种情况下，行和列减少到1，但您可以在此后仍然更改或使用 [CTRL/Cmd + Z] 撤销。
• 更改行和列以跟随弯曲： 虽然最好一开始就知道您需要多少点，但在调整曲线时以较小数量开始可能会节省时间。 确实，在少数点的情况下，您可以开始大致将它们放置在曲线上，然后逐步增加数量以获得控制点。 这些新点将尽可能遵循您设定的曲率，而不需要独立调整它们。

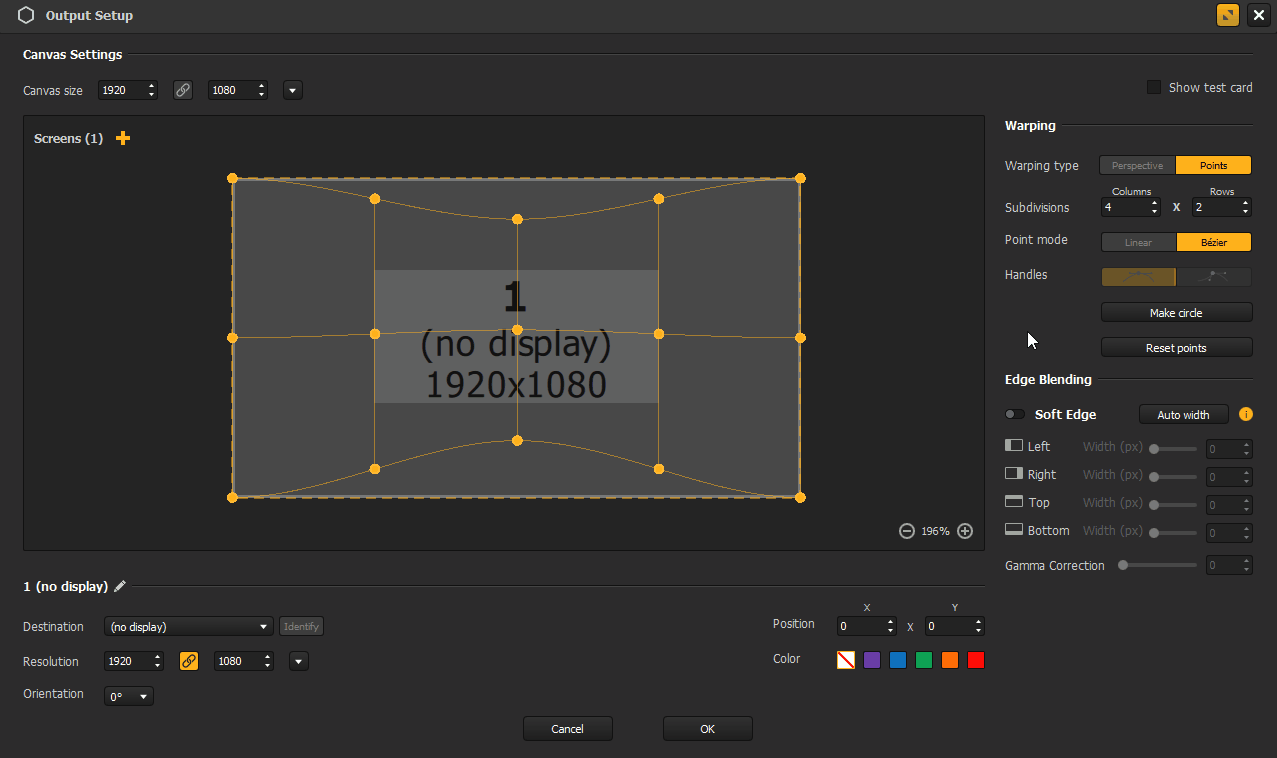

比较和结合透视变形与点变形

与 透视 调整不同的是，点 变形均匀拉伸屏幕的渲染。 这是一种比较：

然而，它们适应于 透视 类型中的变形，因此可结合使用这两种变形。

注意： 如果您在一种模式下使用重置按钮（“重置角落” 用于 透视 和 “重置点” 用于 点），它仅重置为这种特定变形类型所做的变形。
