Konfigurieren einer erweiterten Projektionseinrichtung mit mehreren Bildschirmen

Wie in einem früheren Artikel im Abschnitt Ausgabe dieses Leitfadens beschrieben, gibt es je nach Bedarf drei verschiedene Projektionsoptionen, je nachdem, ob Sie nur ein Vorschaufenster (Fenstermodus), eine einfache Vollbildprojektion (Vollbildmodus) oder eine erweiterte Einrichtung (Setup) wünschen.

Dieser Artikel beschreibt den Vorgang zur Einrichtung einer erweiterten Konfiguration mit mehreren Ausgabebildschirmen.

Überblick über das Fenster zur Ausgabeeinrichtung

Zuerst beginnen wir mit einem kurzen Überblick über das Modul Ausgabeeinrichtung ( oder Ausgabe → Einrichtung...), um Ihnen eine Vorstellung von den verfügbaren Funktionen zu geben:

1. Der Abschnitt Leinwandeinstellungen, in dem Sie die Auflösung der Leinwand einrichten und die Testkarte im Ausgang anzeigen lassen können, um Ihnen bei den Kalibrierungsschritten zu helfen. Um die Leinwandauflösung besser zu verstehen, folgen Sie diesem Artikel.
2. Der Bereich Bildschirme einrichten. Hier können Sie festlegen, wie viele Ausgabebildschirme Sie möchten und in welchem Bereich sie durch präzises Platzieren auf der Leinwand angezeigt werden sollen. Hier können Sie auch die Deformationspunkte aus dem Verzerrungs-Modul anpassen (siehe Nr. 4). Sie können in diesem Bereich mit einem Mausradklick oder [Leertaste]+Ziehen navigieren und mit einem Mausradscroll oder den Schaltflächen unten rechts zoomen. Siehe unten, um mehrere Bildschirme einzurichten.
3. Der Abschnitt Bildschirmeinstellungen. In diesem Abschnitt können Sie die Einstellungen eines ausgewählten Bildschirms anpassen:
   • Name: ein Name, der den Bildschirm identifiziert ;
   • Blackout/Solo-Schaltflächen (2.13.2): Diese Schaltflächen ermöglichen das Ein- oder Ausschalten von Bildschirmen. Standardmäßig ist ein Bildschirm eingeschaltet, aber es ist möglich, ihn durch Klicken auf auf Blackout umzustellen. In diesem Fall ist die mit diesem Bildschirm verbundene Ausgabe weiterhin an ihrem Zielort geöffnet, aber es wird keine Darstellung angezeigt (schwarzer Bildschirm). Die Solo-Schaltfläche , wenn aktiviert, ermöglicht das Erzwingen des ausgewählten Bildschirms ON und aller anderen Bildschirme OFF (übersteuert vorübergehend die Blackout-Schaltflächen);
   • Zielort: an welchen Bildschirm die Darstellung gesendet werden soll;
   • Position in Pixeln, relativ zum Ursprung des oberen linken Bereichs der Leinwand;
   • Farbe: die Farbe wird nur verwendet, um den Bildschirm im Einrichtungsbereich zu identifizieren, sie beeinträchtigt nicht die Ausgabe der Darstellung;
   • Ausrichtung: 0/90/180/270°.
4. Der Abschnitt Verzerrung. Es enthält die Einstellungen, die sich auf die Verzerrung eines ausgewählten Bildschirms beziehen. Die Verzerrung wird verwendet, um die Ecken anzupassen oder kleine Deformationen auf der Ausgabe der Darstellung zu erzeugen. Es wird in einem separaten Artikel beschrieben.
5. Der Abschnitt Kantenüberblendung. Es enthält die Einstellungen, die sich auf die Überblendung eines ausgewählten Bildschirms beziehen. Kantenüberblendung wird verwendet, um Bildschirme zusammenzuführen, um einen nahtlosen größeren Bildschirm zu erstellen. Es wird in einem separaten Artikel beschrieben.

⭐ Einrichten einer Mehrfachprojektion

⭐ Dieser Abschnitt dreht sich um ein Pro-Feature.

Beispiel: Einrichtung einer 1 x 2 FullHD Projektion

Um uns zu helfen, den Prozess der Einrichtung mehrerer Ausgaben zu beschreiben, verwenden wir den folgenden einfachen Fall: zwei 1920x1080 Projektoren nebeneinander, die unterschiedlichen Inhalt oder verschiedene Teile desselben Inhalts darstellen (vorerst ohne Kantenüberblendung).

Um dies zu erreichen, müssen wir Folgendes tun:

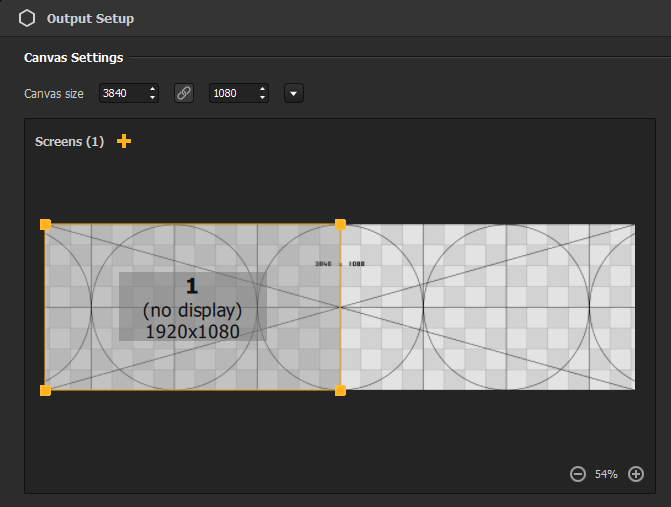

1. Zuerst stellen Sie die Leinwandauflösung auf 3840x1080 ein, damit sie den gesamten Projektionsbereich abdeckt, den wir mit unseren beiden Projektoren haben (wenn Sie eine Auffrischung zur Leinwandauflösung benötigen, finden Sie sie hier.)

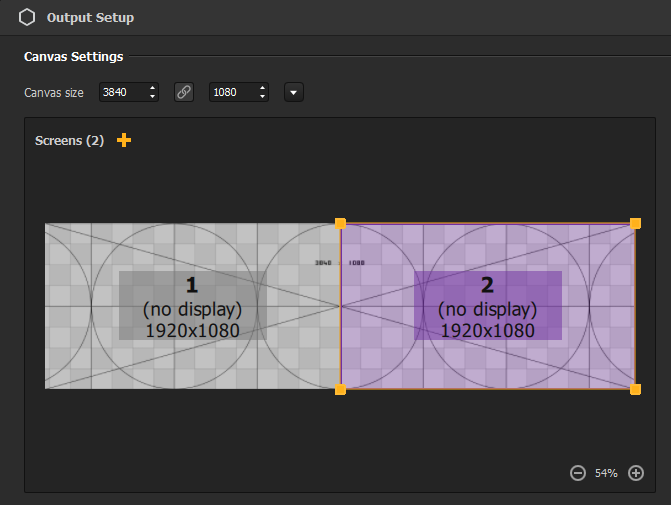

2. Fügen Sie dann einen Bildschirm hinzu, sodass im Einrichtungsbereich insgesamt zwei Bildschirme vorhanden sind, indem Sie die +-Taste verwenden.

   Sie können sehen, dass in diesem einfachen Fall die Bildschirme bereits auf der Leinwand so positioniert sind (der gesamte Bereich, der von der Testkarte abgedeckt wird), wie wir es möchten, sodass wir sie nicht verschieben müssen: Der linke Bildschirm (1) schnappt sich an den linken Rand und projiziert so die linke Hälfte der Leinwand, während der andere Bildschirm (2) die rechte Hälfte abdeckt.

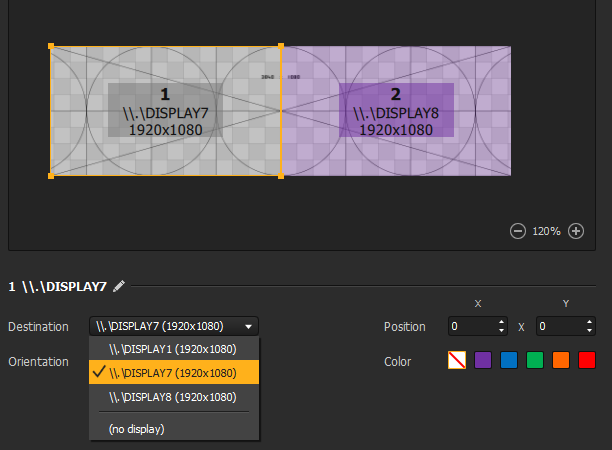

3. Jetzt müssen wir unsere Bildschirme auf unsere Projektoren verteilen. Wählen Sie Bildschirm 1  aus und wählen Sie im unteren Bereich seiner Einstellungen den richtigen Projektor aus der Liste "Zielort" aus. Machen Sie dasselbe für Bildschirm 2.

   Sie werden feststellen, dass sobald Sie einen Zielort auswählen, die Ausgabe im Vollbildmodus direkt auf dem ausgewählten Bildschirm gestartet wird.
4. In diesem Schritt sollten Sie jede Hälfte der Testkarte auf Ihren Projektoren sehen. Wenn Sie die Ausgabe nicht verzerren oder Kanten überblenden müssen, ist das Letzte, was zu tun bleibt, die Testkarte zu deaktivieren, um den Inhalt Ihres Projekts anzuzeigen. Dazu deaktivieren Sie einfach "Testkarte anzeigen" in der oberen rechten Ecke des Fensters.
5. Tada! Klicken Sie einfach auf "Ok", um Ihre Einstellungen zu speichern und das Fenster zu schließen.

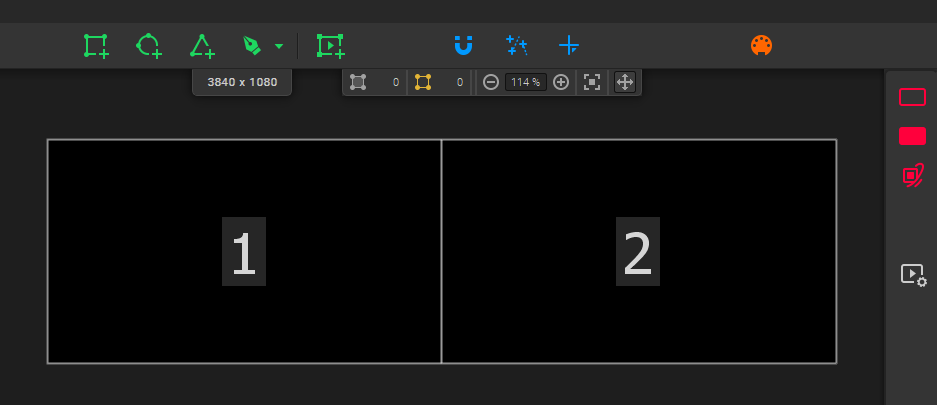

Hinweis: Um Ihnen zu helfen, den von einem Bildschirm abgedeckten Bereich zu sehen und Ihre Formen präzise auf der Leinwand zu platzieren, können Sie im Menü Ansicht "Bildschirme anzeigen" aktivieren, um die Umrisse der Bildschirme zu sehen.

Bildschirme hinzufügen und löschen

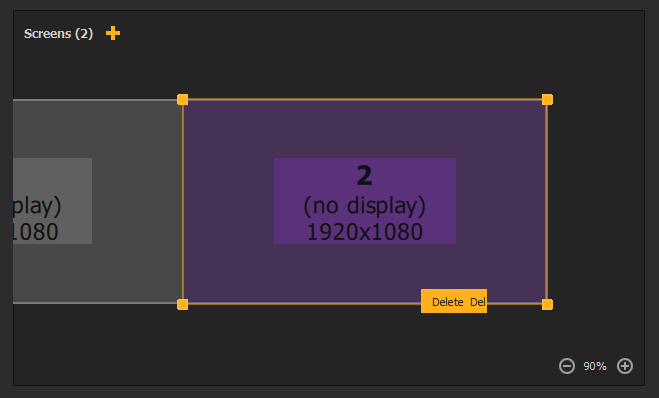

Wie bereits erwähnt, können Bildschirme über die + -Taste hinzugefügt werden. Wenn Sie jedoch einen löschen müssen, wählen Sie ihn aus und klicken Sie auf [Rücktaste/Löschen] oder klicken Sie mit der rechten Maustaste auf ihn → Löschen.

Ein neuer Bildschirm wird immer rechts neben dem zuletzt hinzugefügten Bildschirm mit derselben Auflösung, aber einer anderen Farbe hinzugefügt, um ihn besser zu unterscheiden (denken Sie daran, dass Sie die Farbe eines Bildschirms in seinen Einstellungen unten ändern können).
Natürlich können Sie die Position des neuen Bildschirms ändern, indem Sie ihn ziehen & ablegen oder mit den X- und Y-„Position“-Einstellungen unten (in Pixeln).

Hinweis: Abhängig von Ihrem HeavyM-Angebot kann die Anzahl der hinzufügbaren Bildschirme begrenzt sein. In Pro+ ist das Maximum praktisch unbegrenzt (hängt aber von den Leistungen ab).
