⭐ Este artículo trata sobre una función Pro.

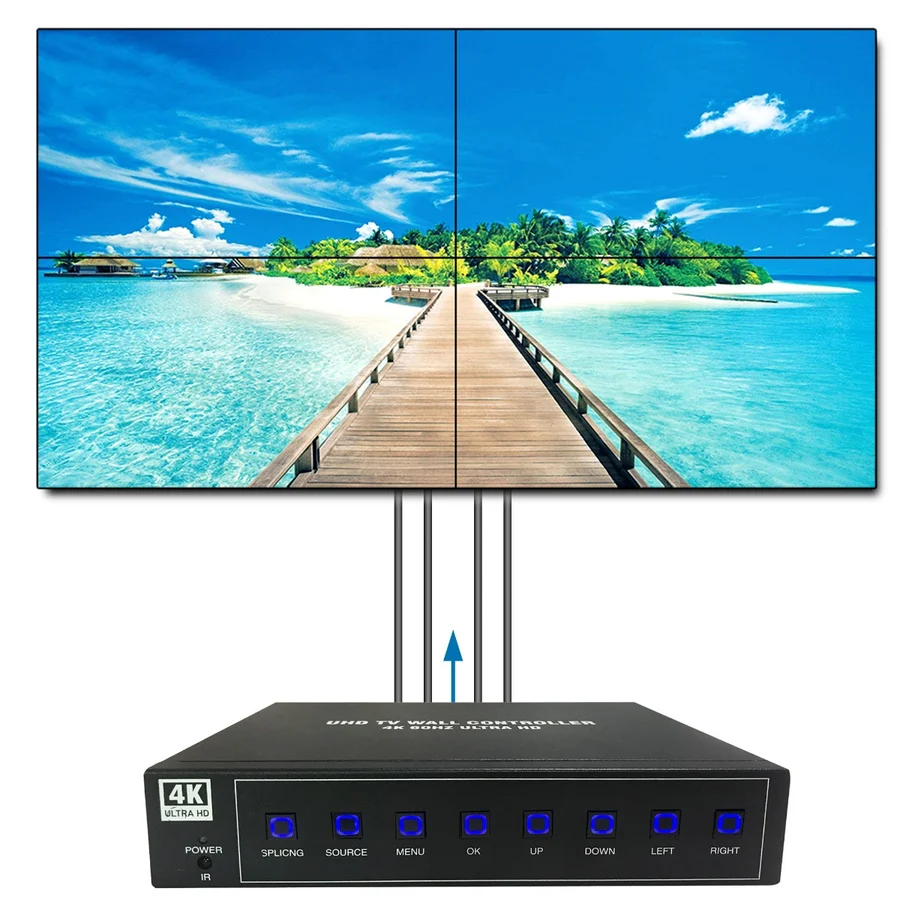

Un controlador de videowall es un dispositivo que se usa habitualmente en la señalización digital para controlar, precisamente, videowalls. Ayuda a gestionar y distribuir contenido en varias pantallas.

¿Por qué usar uno con HeavyM si ya puedes gestionar varias pantallas desde la Configuración de salida, te preguntarás? Una razón puede ser que estés limitado por el número de puertos de salida de vídeo (HDMI, DisplayPort, etc.) de tu ordenador.

Aquí tienes un ejemplo: supongamos que solo tenemos un puerto de salida HDMI en nuestro equipo, pero necesitamos proyectar en 4 proyectores. Un controlador de videowall nos ayudará a evitar esa limitación: conectado a nuestro ordenador por un extremo, actuará como divisor y nos ayudará a cortar la textura única en 4 partes diferentes para después enviarlas a los 4 proyectores del otro extremo.

Nota: este ejemplo se centrará en el modelo Datapath Fx4, pero puede aplicarse a otros controladores de videowall con un funcionamiento similar.

Configuración en HeavyM

Configuración de salida

Como la idea es cortar y organizar nuestras pantallas en el controlador de videowall, enviaremos una sola textura grande desde HeavyM. En este ejemplo, tenemos cuatro proyectores FullHD (1920x1080), por lo que debemos usar una textura de 3840x2160 (4K).

1. En la Configuración de salida, establece el tamaño del lienzo en 3840x2160.

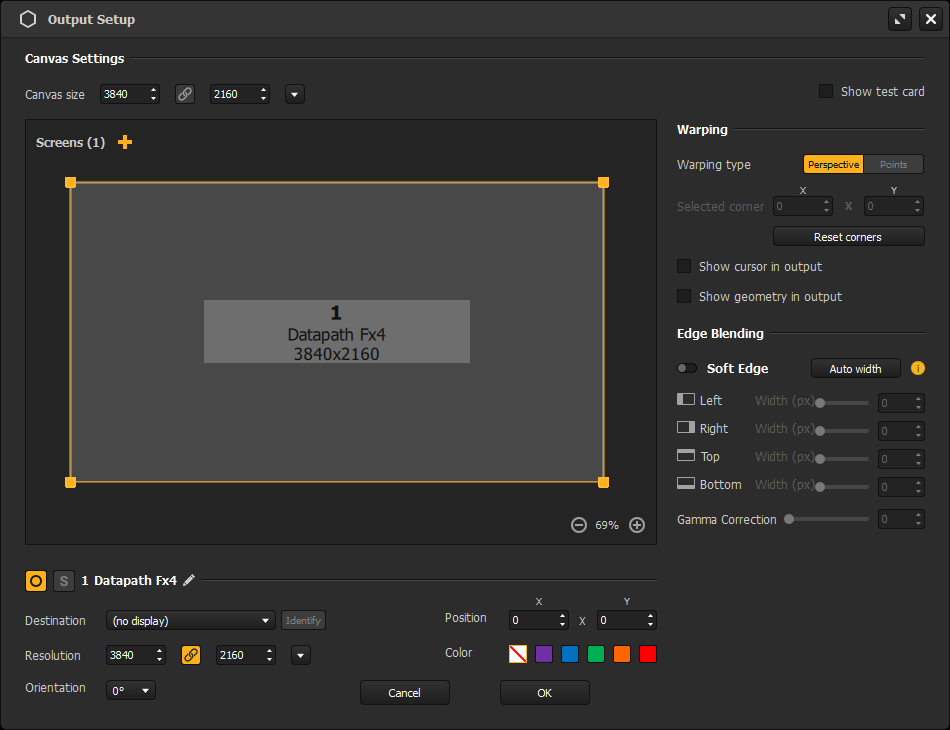

2. También en la Configuración de salida, si tu Datapath FX4 está conectado a HeavyM, podrás encontrarlo en la lista de destinos. En nuestro caso no está conectado, así que podemos prepararlo de antemano con una pantalla virtual: establece la resolución en 3840x2160 y asígnale el nombre Datapath FX4 (opcional).



Configuración del lienzo

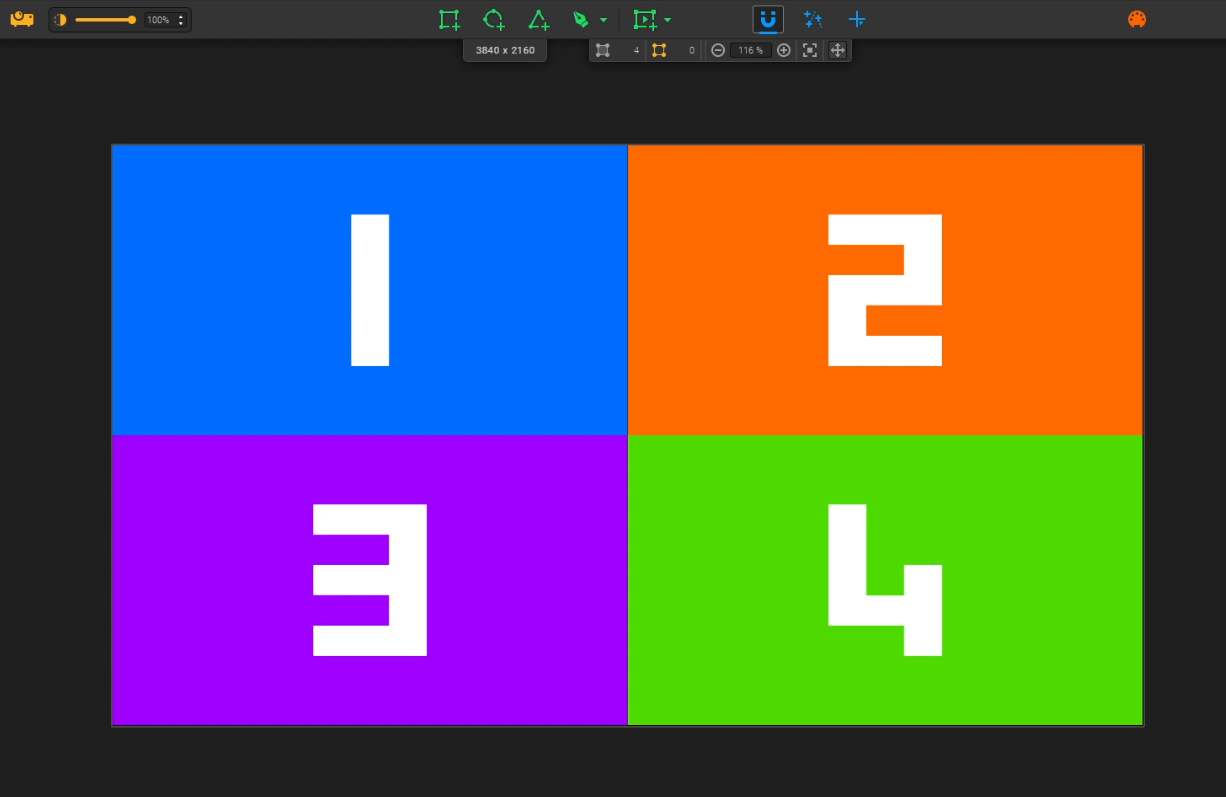

Las 4 partes se organizarán en el lienzo de la siguiente manera:

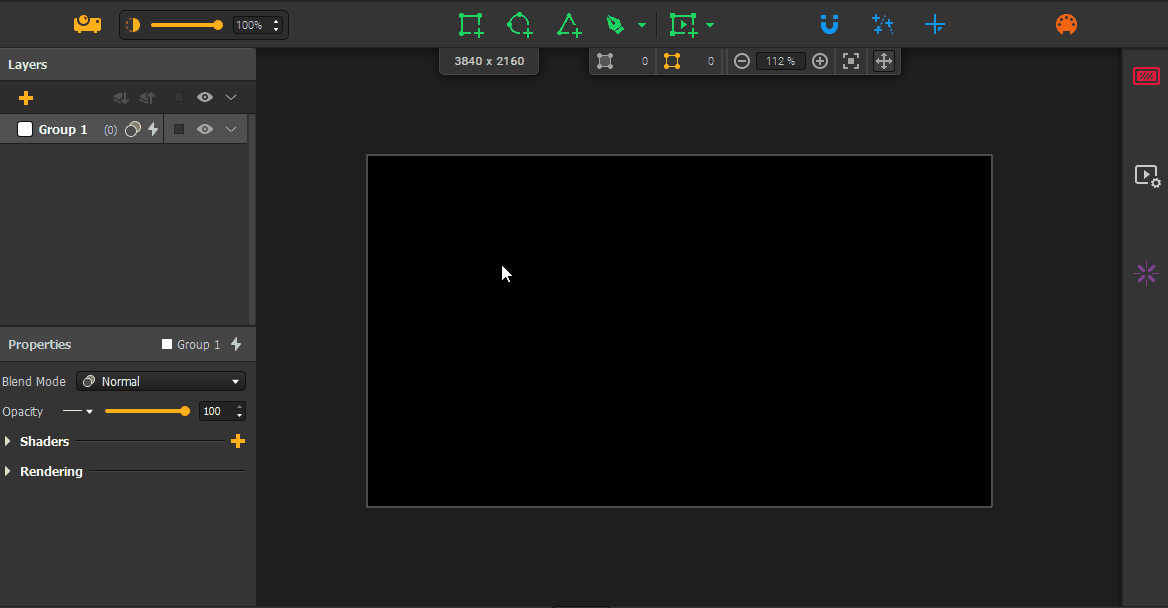

Consejo: actualmente HeavyM no cuenta con una herramienta de cuadrícula nativa. Sin embargo, si necesitas delimitar con precisión las 4 pantallas FullHD en el lienzo, puedes crear una cuadrícula personalizada en un grupo independiente bloqueado para ayudarte a colocar el contenido con precisión.

Configuración en Wall Designer

Para una configuración sencilla de videowall 2x2 como la de nuestro caso de uso, el proceso es bastante sencillo.

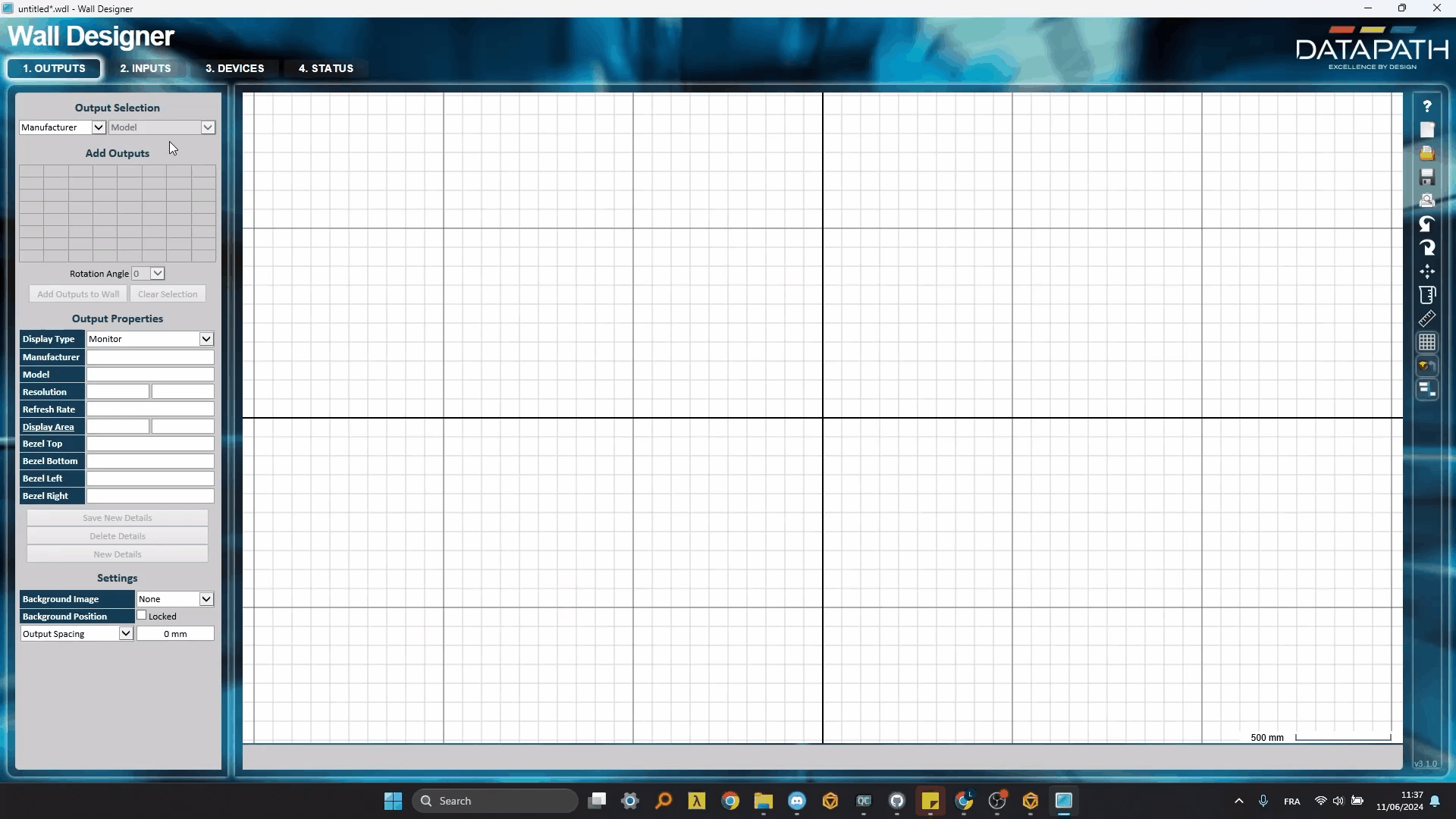

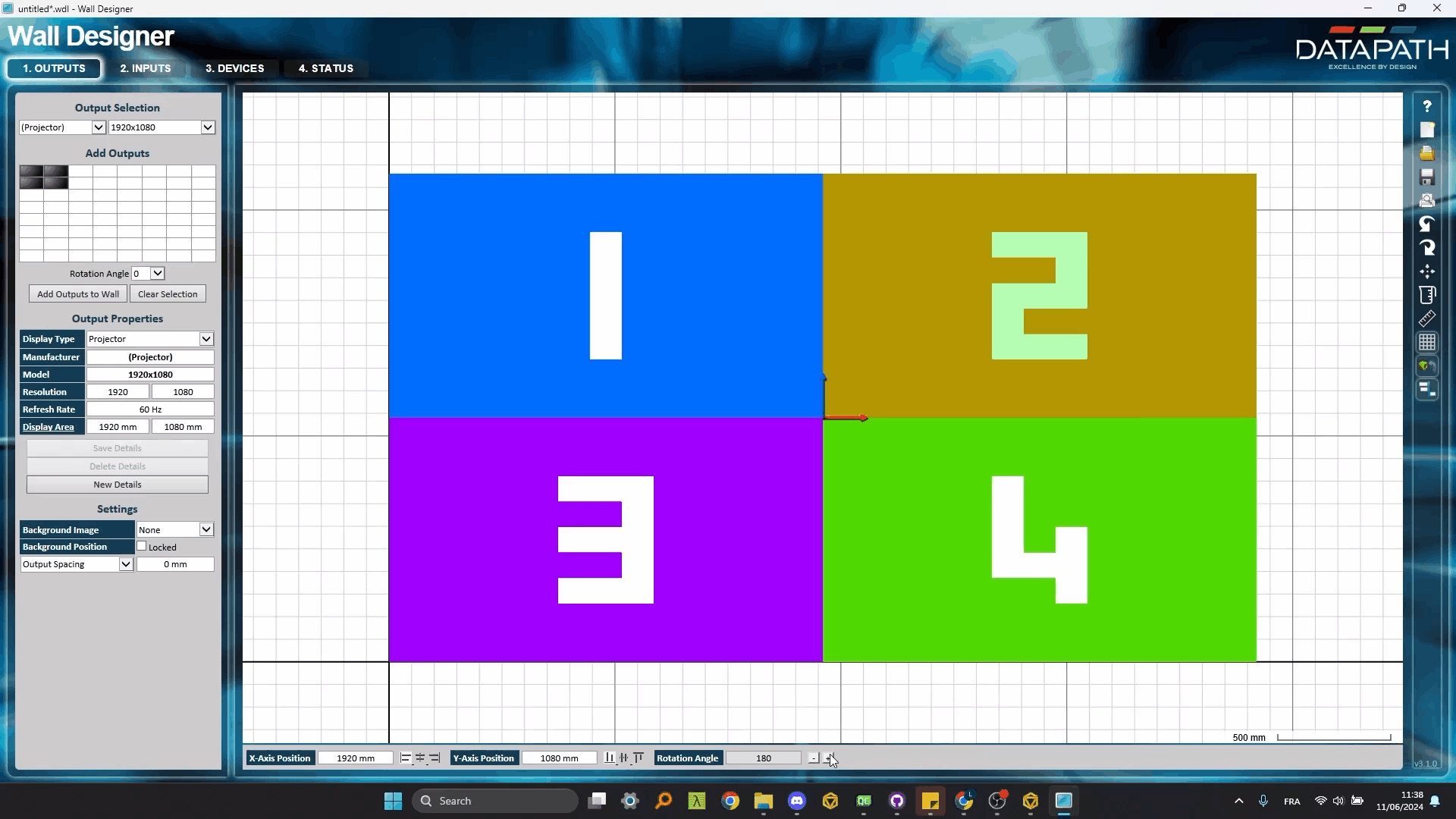

Añade las salidas al diseñador del videowall y, a continuación, asigna cada región de la entrada a su salida correspondiente. Nuestra disposición es la predeterminada para el Fx4, por lo que no tenemos que cambiar nada más.

¡Y eso es todo en nuestro caso!

Para casos más complejos, debes saber que puedes personalizar la segmentación de la entrada y la disposición de las salidas físicas, como en este ejemplo:

Más información

Configuración que requiere edge blending

Si tus salidas necesitan fusionarse, el proceso se vuelve un poco más complejo: como solo enviamos una textura de salida completa y no realizamos la segmentación de la salida en HeavyM, significa que no podemos usar el módulo integrado de fusión de bordes de pantalla. La fusión de las salidas debe realizarse después de la segmentación en el controlador del videowall (si tus proyectores admiten esta función) o antes, dentro de la pantalla única. Entonces, ¿cómo lo hacemos?

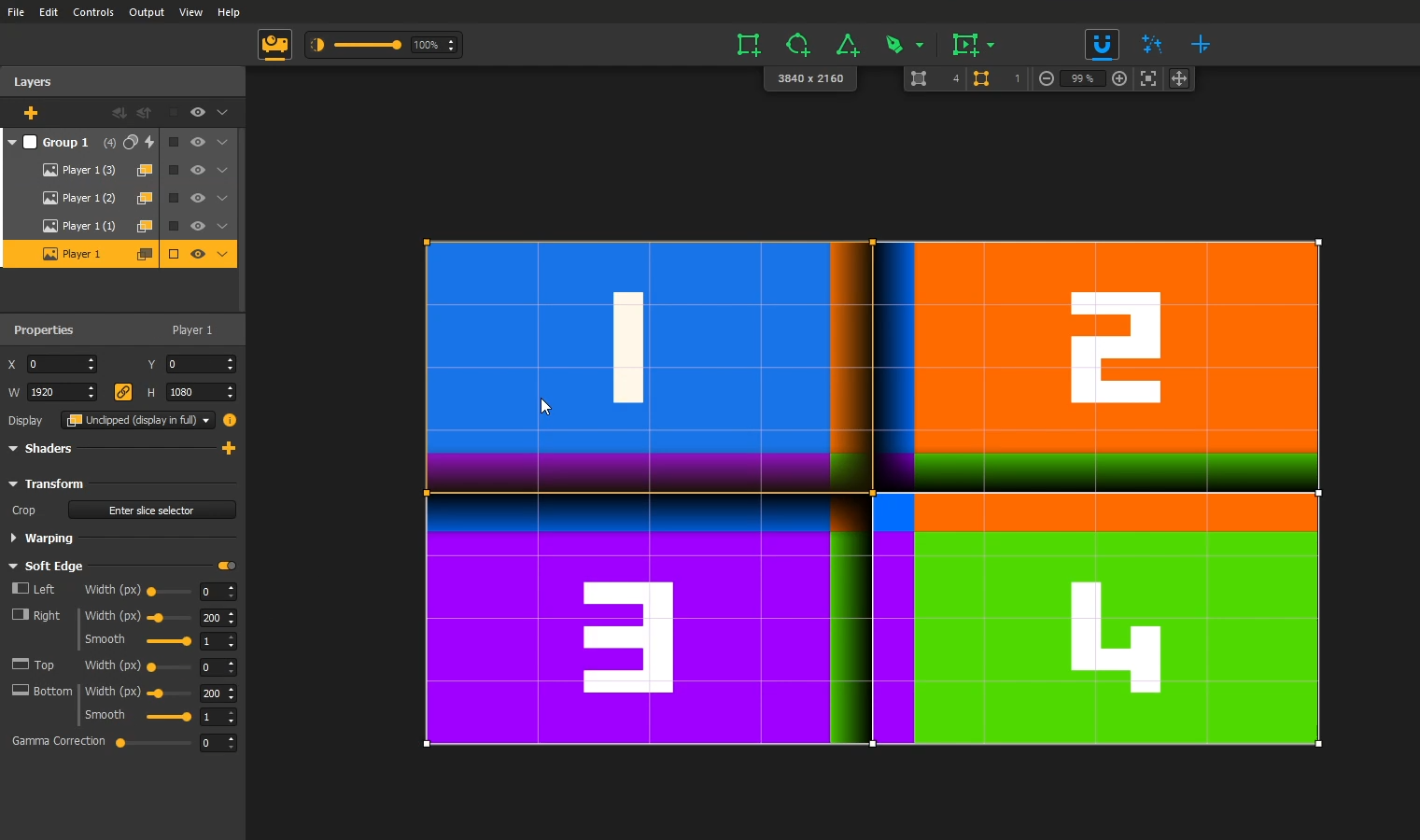

En este caso, puedes usar la función de bordes suaves de los reproductores para crear una fusión directamente dentro del lienzo de HeavyM. Aquí tienes un ejemplo de la configuración con la fusión aplicada a nuestro sencillo caso de uso 2x2:

El tamaño total de la textura que enviamos (y, por tanto, el tamaño del lienzo) y las segmentaciones no cambian aquí; la fusión de bordes se tiene en cuenta internamente. Como puedes ver en la imagen anterior, cada región debe incluir una superposición con las regiones adyacentes.

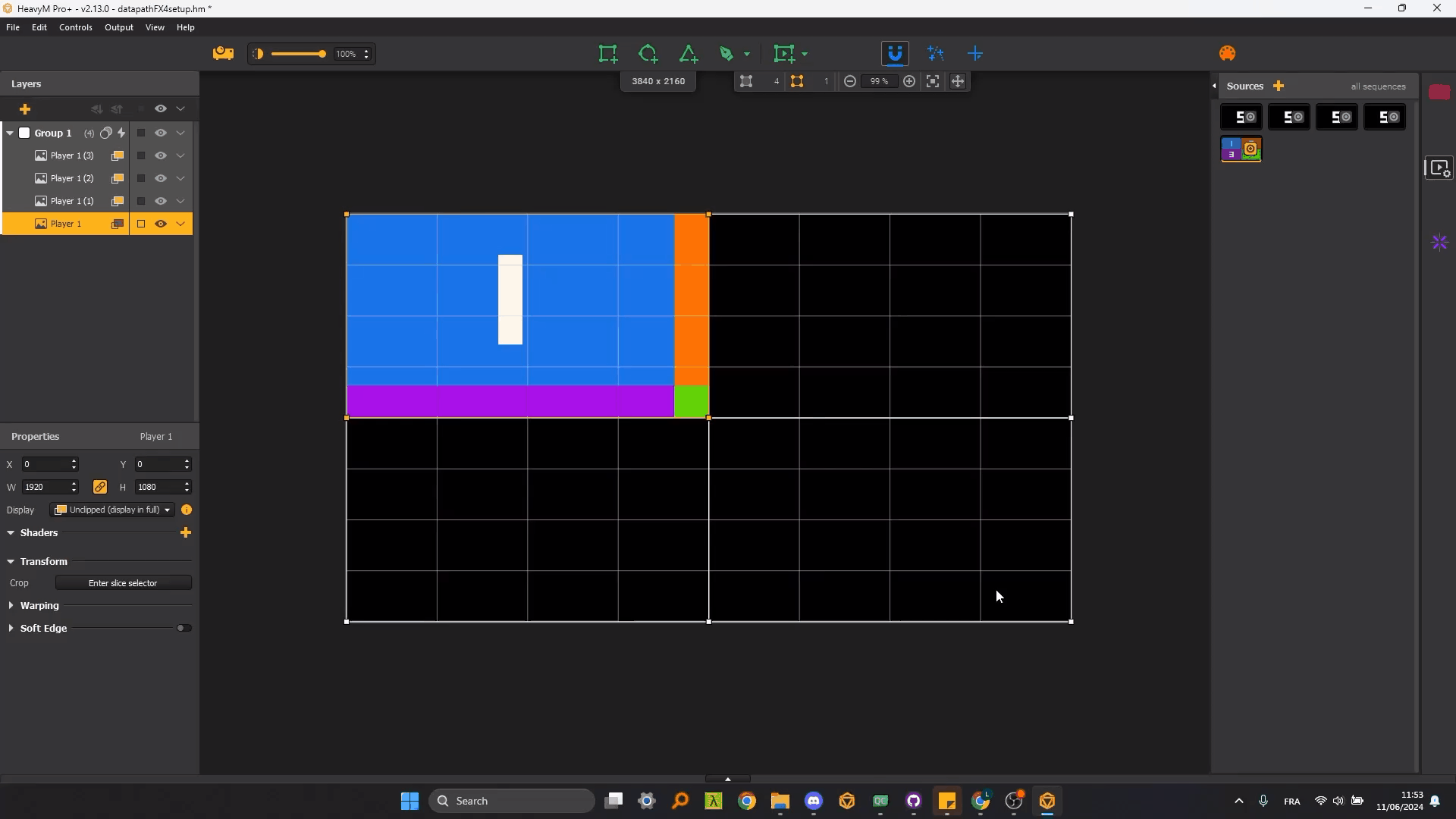

Para dividir una fuente en cuatro partes destinadas a cuatro reproductores diferentes, puedes usar el Selector de fragmentos. A continuación, se explica cómo conseguir la configuración de la imagen anterior:

Nota: lamentablemente, estos bordes suaves “internos” solo funcionan con reproductores; si utilizas caras y efectos de grupo, no es posible realizar una segmentación con fusión.


Ampliar el número de salidas

Este es nuestro caso de uso de un controlador de videowall. Como hemos mencionado, aquí presentamos un caso de uso sencillo con un modelo específico, pero debes saber que es posible ampliar este concepto a otras marcas o modelos con incluso más salidas.

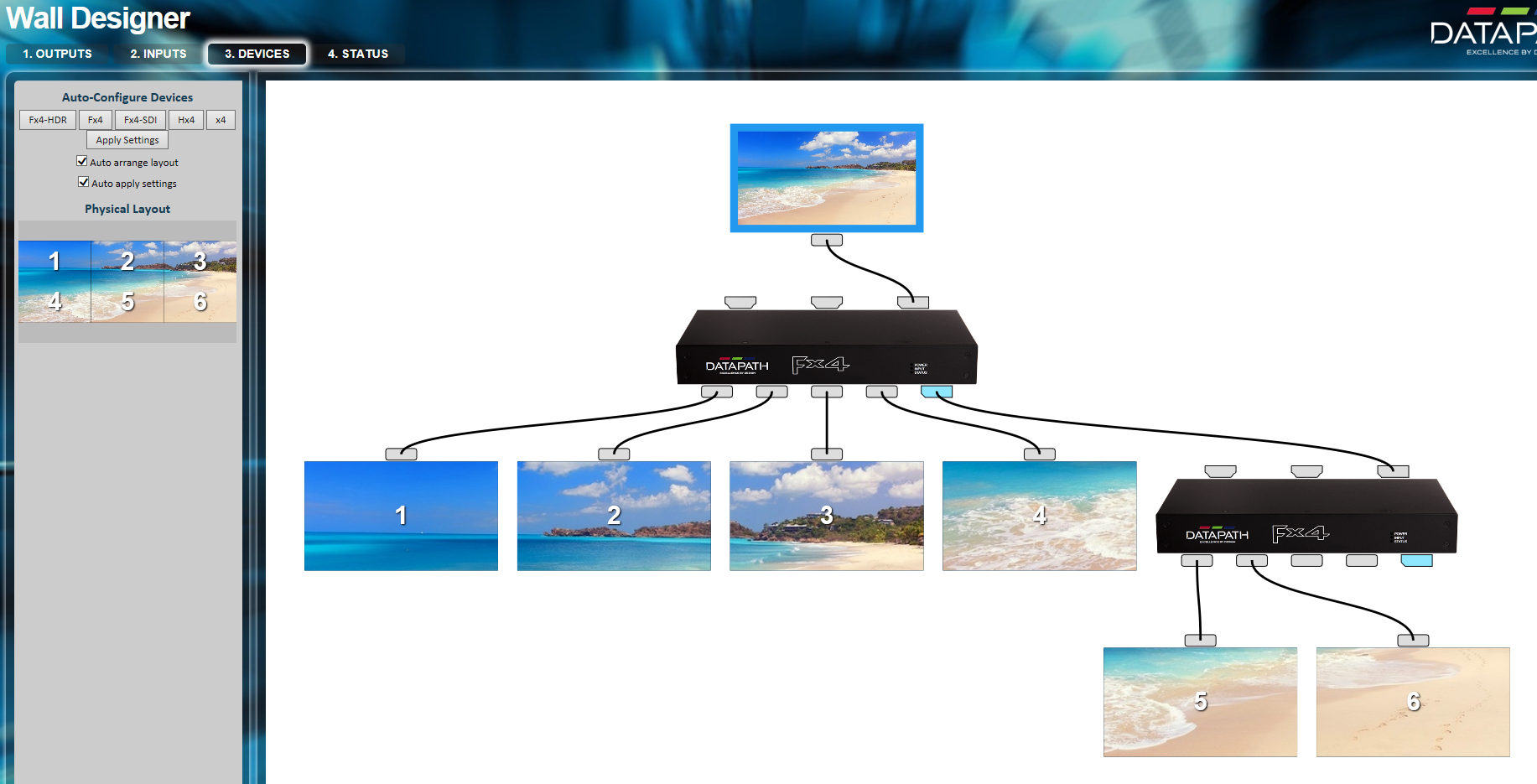

¡También puedes combinar varios controladores para ampliar el número de salidas!
