Configuración de un sistema de proyección avanzado con múltiples pantallas

Como se describe en un artículo anterior de la sección Salida de esta guía, hay tres opciones diferentes de proyección, dependiendo de si simplemente deseas una ventana de vista previa (Ventana), una proyección de pantalla completa simple (Pantalla completa) o una configuración más avanzada (Configuración).

Este artículo describirá el proceso de configurar una configuración avanzada, con múltiples pantallas de salida.

Visión general de la ventana de configuración de salida

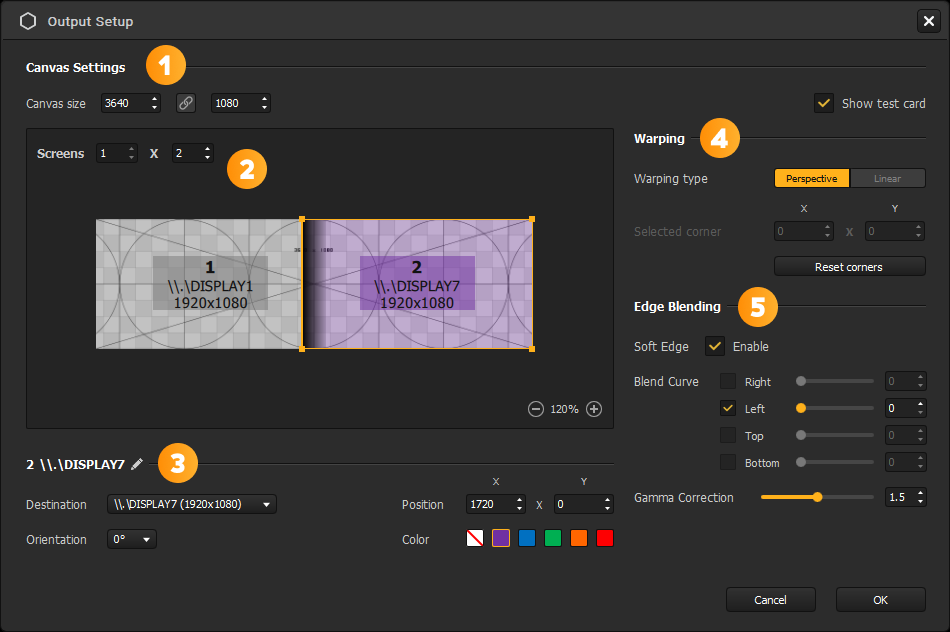

Primero, comencemos con una visión general rápida del módulo de Configuración de Salida ( o Salida → Configuración...), para darte una idea de todas las funciones disponibles:

1. La sección de Configuración del Lienzo, donde puedes configurar la resolución del lienzo y elegir mostrar la Tarjeta de Prueba en la salida para ayudarte en los pasos de calibración. Para comprender mejor la resolución del lienzo, por favor sigue este artículo.
2. El área de configuración de Pantallas. Aquí es donde configurarás cuántas pantallas de salida deseas y en qué área quieres que se muestren colocándolas precisamente en el lienzo. Aquí también podrás ajustar los puntos de deformación desde el módulo de Deformación (ver n°4). Puedes navegar por esta área con un clic del botón central del ratón o [Espacio]+Arrastrar y utilizar el desplazamiento del ratón o los botones en la parte inferior derecha para hacer zoom. Consulta abajo para configurar múltiples pantallas.
3. La sección de configuración de pantalla. En esta sección, podrás ajustar las configuraciones de una pantalla seleccionada:
   • Nombre: un nombre que identifica la pantalla ;
   • Botones de Apagón/Exclusivo (2.13.2): estos botones te permiten encender o apagar las pantallas. Por defecto, una pantalla está encendida, pero es posible cambiarla a Apagón haciendo clic en . En este caso, la salida asociada a esta pantalla todavía está abierta en su Destino, pero no se muestra ninguna renderización (pantalla negra). El botón Exclusivo , cuando está marcado, permite forzar la pantalla seleccionada ENCENDIDA y todas las demás pantallas APAGADAS (anulando temporalmente los botones de Apagón) ;
   • Destino: a qué pantalla enviar la renderización ;
   • Posición en píxeles, relativa al origen superior izquierdo del lienzo;
   • Color: el color solo se usa para ayudar a identificar la pantalla en el área de configuración, no afecta la renderización de la salida;
   • Orientación: 0/90/180/270°.
4. La sección de Warping. Contiene la configuración relativa a la distorsión de una pantalla seleccionada. El warping se usa para ajustar las esquinas o crear pequeñas deformaciones en la renderización de salida. Se describe en un artículo separado.
5. La sección de Mezcla de Bordes. Contiene la configuración relativa a la mezcla de una pantalla seleccionada. El Mezcla de Bordes se utiliza para combinar pantallas juntas con el fin de crear una más grande de manera continua. Se describe en un artículo separado.

⭐ Configuración de una multiproyección

⭐ Esta sección gira en torno a una función Pro.

Ejemplo: configuración de una proyección FullHD de 1 x 2

Para ayudarnos a describir el proceso de configuración de múltiples salidas, utilizaremos el siguiente caso simple: dos proyectores 1920x1080 uno al lado del otro, mostrando contenido diferente o diferentes partes del mismo contenido (sin mezcla de bordes por ahora).

Para lograr esto, esto es lo que necesitamos hacer:

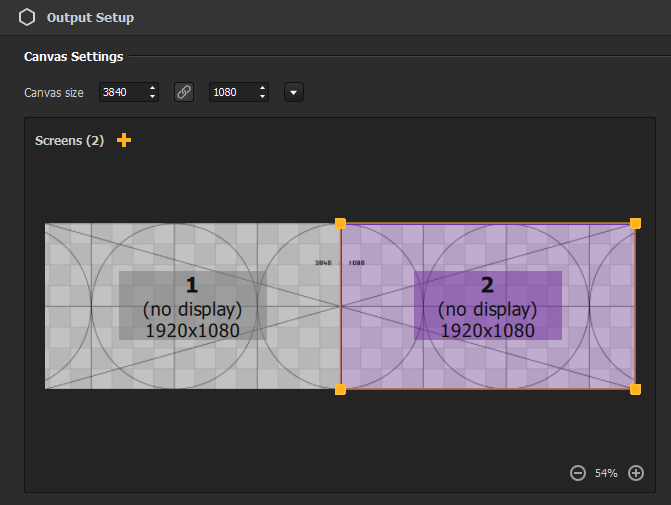

1. Primero, configure la resolución del lienzo a 3840x1080 para que cubra toda el área de proyección que tenemos con nuestros dos proyectores (si necesita un recordatorio sobre la resolución del lienzo, está aquí.)

2. Luego, añade una pantalla para tener 2 pantallas en el área de configuración, usando el botón + .

   En este caso simple, puedes ver que las pantallas ya están posicionadas en el lienzo (toda la zona cubierta por la tarjeta de prueba) como queremos, por lo que no necesitamos moverlas: la pantalla izquierda (1) está alineada con el lado izquierdo, por lo que proyectará la mitad izquierda del lienzo, mientras que la otra pantalla (2) cubre la mitad derecha.
3. Ahora necesitamos asignar nuestras pantallas a nuestros proyectores. Selecciona la pantalla 1  y en su configuración a continuación, elige el proyector correcto en la lista "Destino". Haz lo mismo para la pantalla 2.

   Notarás que una vez que seleccionas un Destino, la salida se lanza directamente en pantalla completa en la pantalla elegida.
4. En este paso, deberías ver cada mitad de la tarjeta de prueba en tus proyectores. Si no necesitas deformar o fusionar bordes la salida, lo último que debes hacer es ocultar la superposición de la tarjeta de prueba para revelar el contenido de tu proyecto. Para hacerlo, simplemente desmarca "Mostrar tarjeta de prueba" en la esquina superior derecha de la ventana.
5. ¡Tachán! Simplemente haz clic en "Ok" para guardar tu configuración y salir de la ventana.

Nota: para ayudarte a ver qué área está cubierta por una pantalla y colocar tus formas con precisión en el Lienzo, puedes activar "Mostrar Pantallas" en el menú Vista para ver los contornos de las pantallas.

Agregar y eliminar pantallas

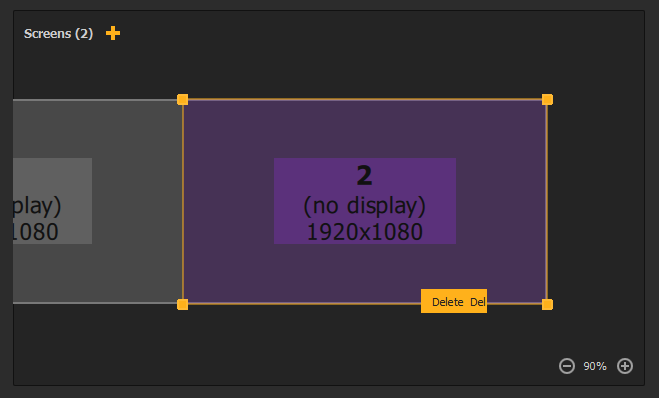

Como mencionamos anteriormente, se pueden agregar pantallas a través del botón +. Si necesitas eliminar una, selecciónala y haz clic en [Retroceso/Eliminar] o haz clic derecho sobre ella → Eliminar.

Una nueva pantalla siempre se agrega a la derecha de la última pantalla que se agregó antes, con la misma resolución, pero con un color diferente para ayudar a diferenciarla (recuerda que puedes cambiar el color de una pantalla en su configuración a continuación).
Por supuesto, puedes cambiar la posición de la nueva pantalla, arrastrándola & soltándola o con los ajustes de "Posición" X & Y a continuación (en píxeles).

Nota: dependiendo de tu oferta de HeavyM, el número de pantallas que puedes añadir puede estar limitado. En Pro+, el máximo es prácticamente ilimitado (pero depende del rendimiento).
