왜곡 모듈로 출력 왜곡하기 – HeavyM

왜곡 모듈은 출력 설정의 기능입니다. 프로젝션 표면에 정확하게 조정하기 위해 출력을 왜곡하도록 허용합니다.

왜곡 기능을 사용하려면 출력이 "설정" 모드에 있어야 합니다 (더 고급 모드, 또는 출력 → 설정...에서 접근 가능합니다).

두 가지 왜곡 유형이 있습니다: 퍼스펙티브 및 포인트로, 둘 다 결합할 수 있습니다.

퍼스펙티브 왜곡

퍼스펙티브 왜곡은 스크린의 코너를 조정하여 출력에서 렌더링을 왜곡하면서도 퍼스펙티브 효과를 유지할 수 있게 해줍니다. 예를 들어, 프로젝터가 투사 표면에 수직이지 않을 때 출력의 모양을 교정하고 직사각형으로 만들 수 있습니다 (마치 키스톤 교정처럼).

스크린을 선택하세요.
오른쪽에서, 왜곡 유형에서 "퍼스펙티브"를 선택하세요 (기본 설정입니다).
스크린 설정 영역에서 화면의 코너를 선택하세요.
마우스 포인터, 화살표 키(픽셀 단위로 정밀하게 이동) 또는 왜곡 섹션에서 좌표를 변경하여 이 코너를 이동하세요.
선택사항: 출력에서 포인터를 더 쉽게 찾을 수 있도록 출력 렌더링에서 각각 왜곡 포인트와 커서를 표시하기 위해 "출력에 기하학 표시" 및 "출력에 커서 표시" 을 선택할 수 있습니다. 커서의 외관은 편집 → 환경설정... → 출력 → 출력 설정 커서에서 편집할 수 있습니다. (버전 2.13.2부터)

Screenshot 2024-10-01 at 15.18.56.png

Screenshot 2024-10-01 at 15.19.09.png

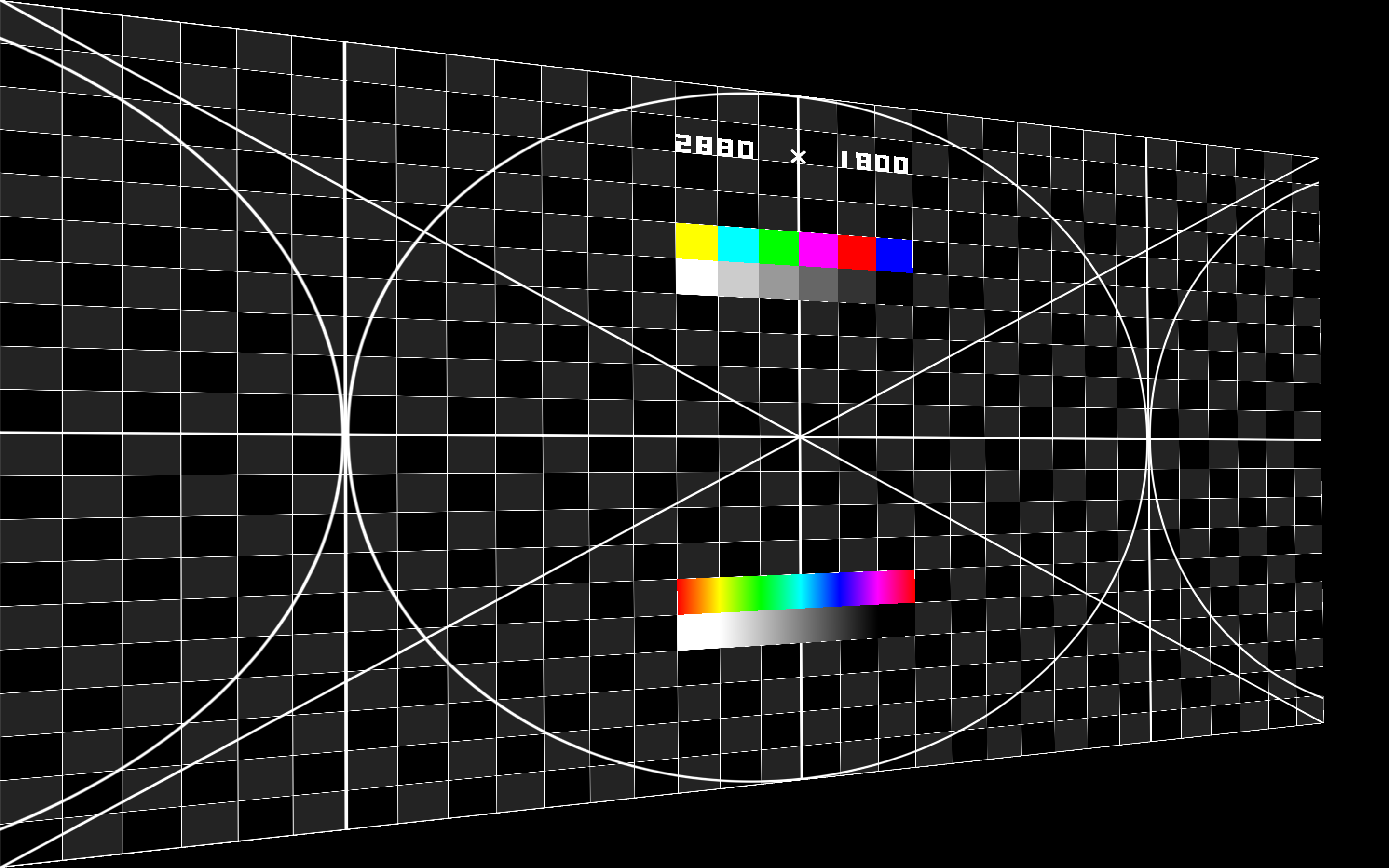

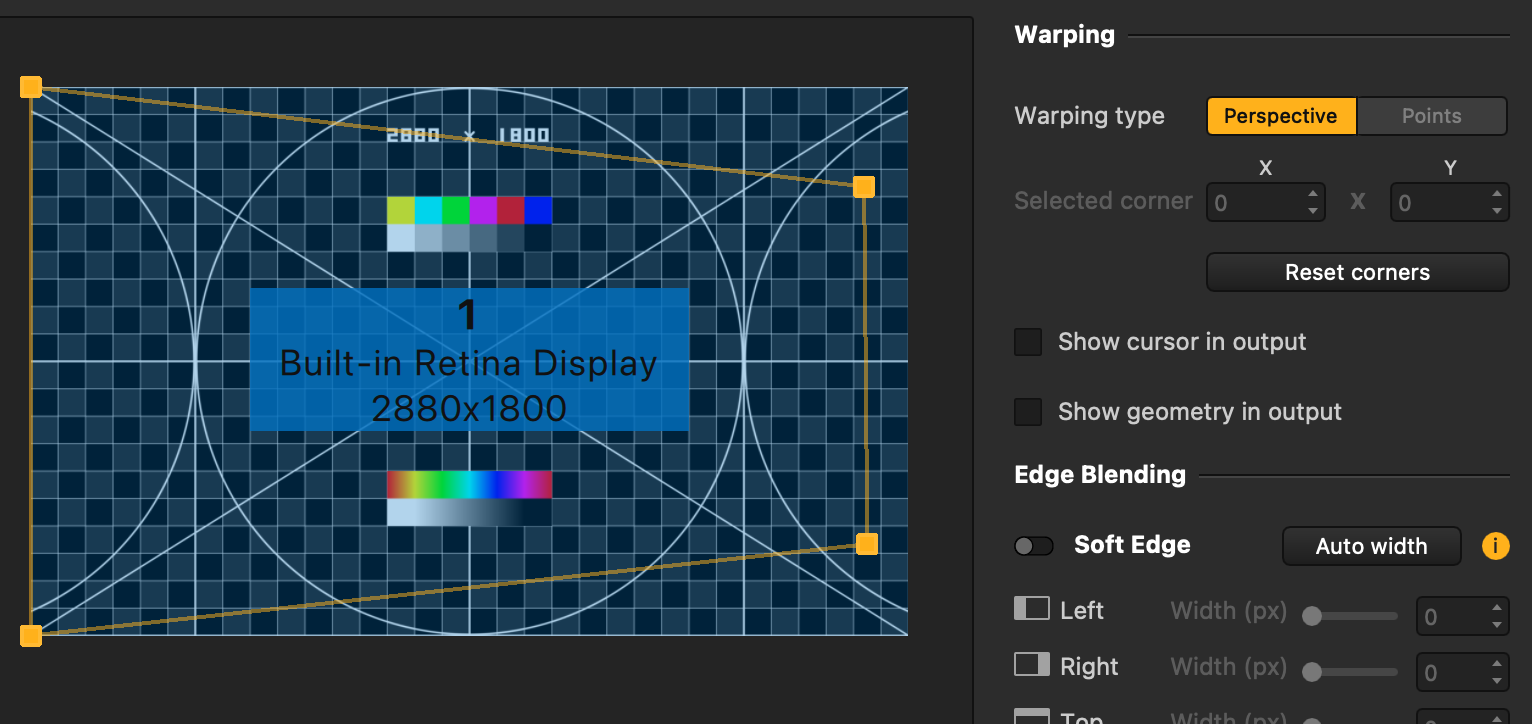

위의 출력 목적지 스크린샷에 표시된 것처럼, 렌더링은 출력 설정에서 스크린에 적용한 변형에 부합하도록 왜곡됩니다.

참고: 왜곡된 변형은 출력 렌더링에만 영향을 미치며, 작업 영역의 캔버스나 출력 설정 창에는 반영되지 않습니다.

포인트 왜곡은 특정 출력 영역만 왜곡할 수 있게 하여, 예를 들어 투사 표면의 울퉁불퉁함을 보상할 수 있습니다. 천 조각을 늘려서 모양을 바꾸는 것을 상상해보세요—이것은 왜곡과 유사합니다.

스크린을 선택하세요.
오른쪽에서, 왜곡 유형에서 "포인트"를 선택하세요.

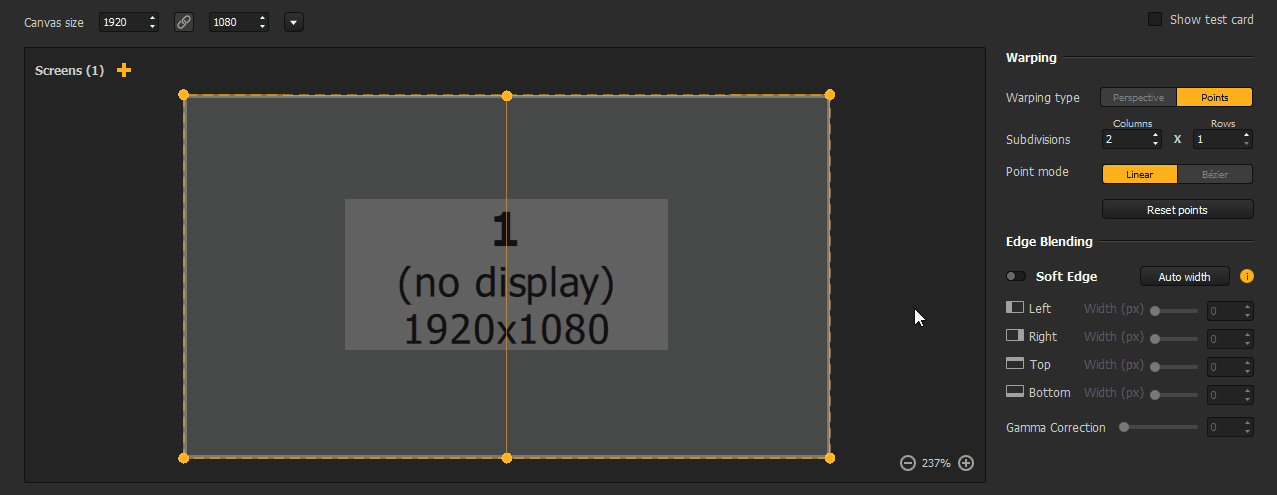

필요 시 세부화 수를 조정하세요 (각 축에서 1부터 15까지).
스크린 설정 영역의 왜곡 그리드에서 포인트를 선택하세요.
마우스 포인터나 화살표 키를 사용하여 (픽셀 단위로 정확하게 이동하기 위해) 이 코너를 이동하세요.
선택사항: 출력에서 포인터를 더 쉽게 찾을 수 있도록 출력 렌더링에서 각각 왜곡 포인트와 커서를 표시하기 위해 "출력에 기하학 표시" 및 "출력에 커서 표시" 을 선택할 수 있습니다. 커서의 외관은 편집 → 환경설정... → 출력 → 출력 설정 커서에서 편집할 수 있습니다. (버전 2.13.2부터)

Screenshot 2024-10-01 at 15.22.41.png

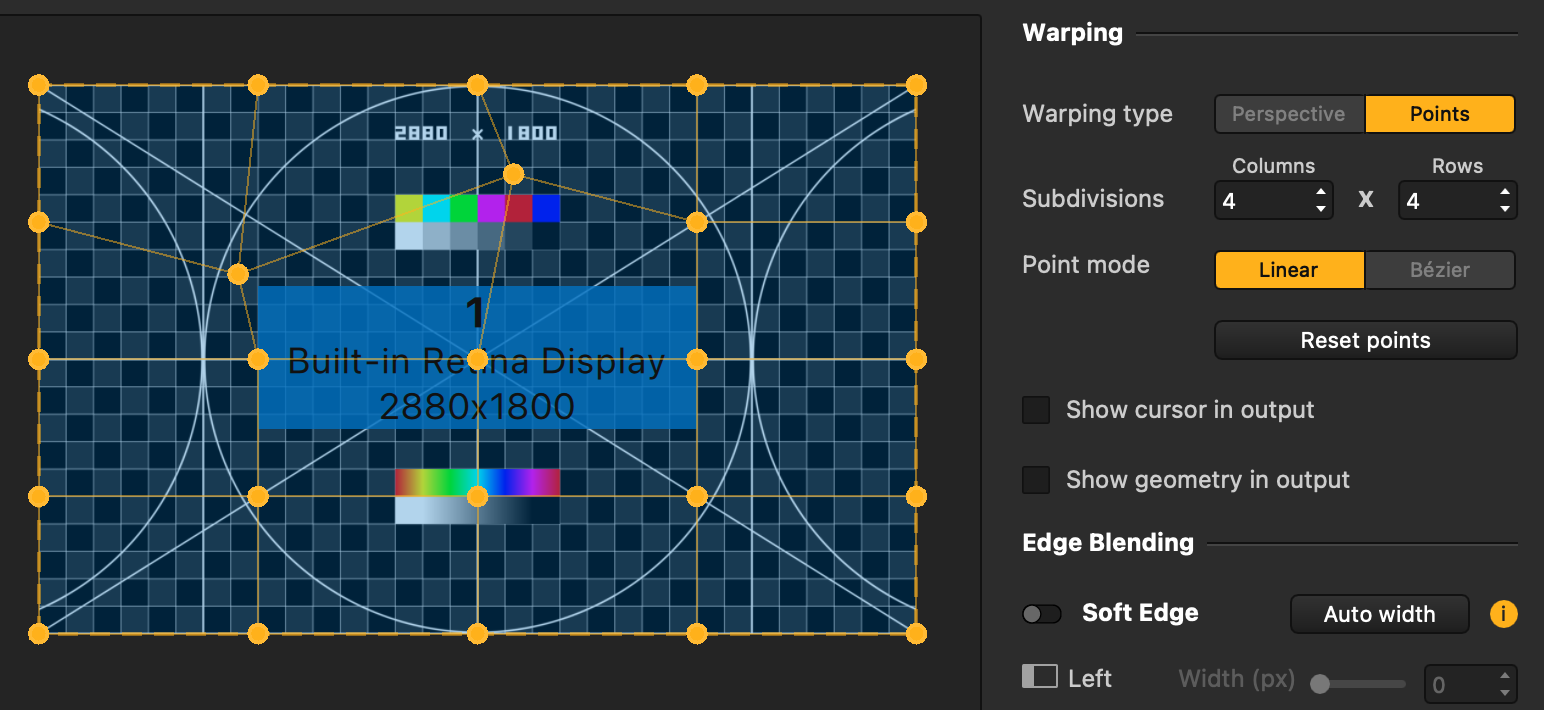

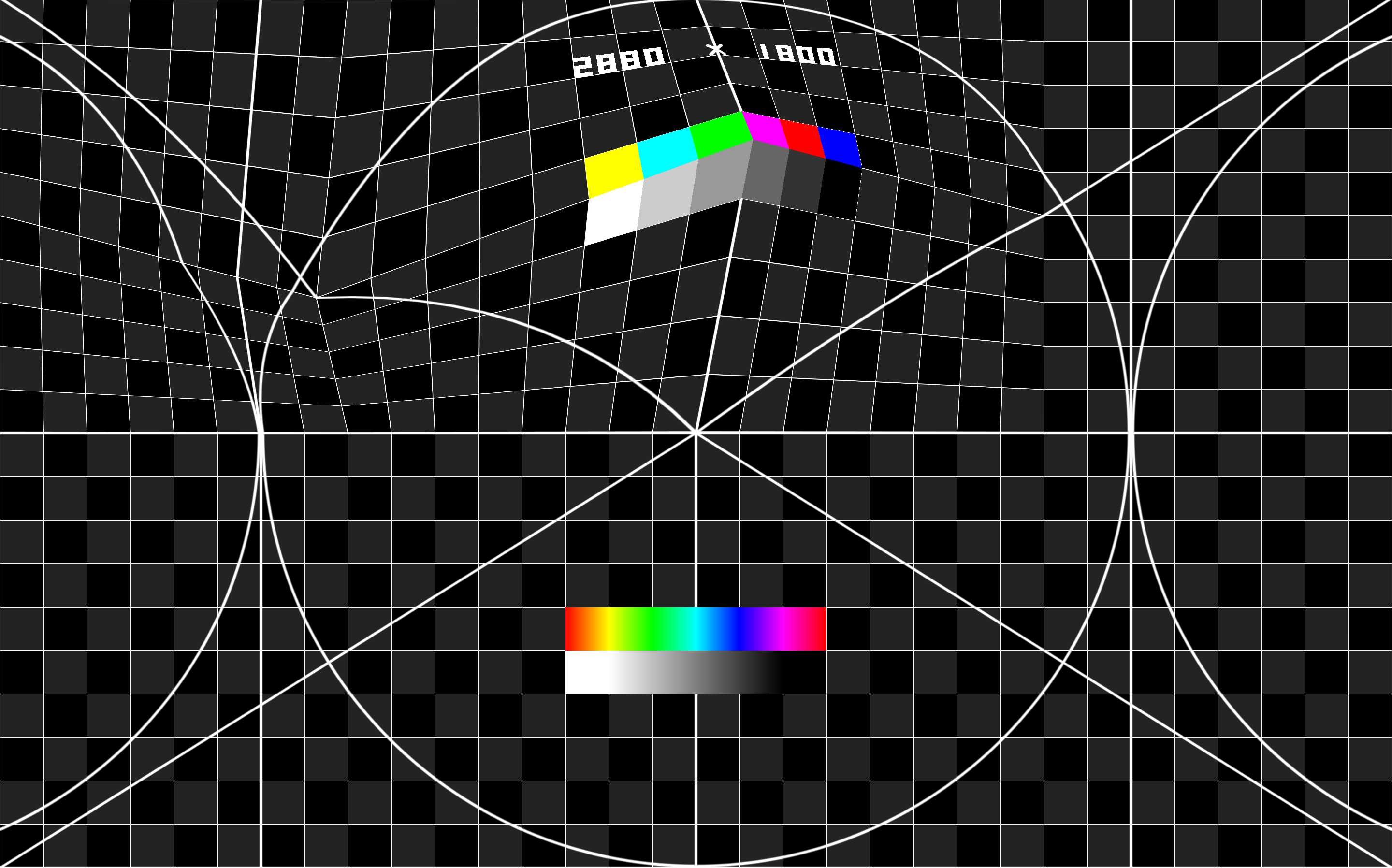

위의 출력 목적지 스크린샷에 표시된 것처럼, 렌더링은 출력 설정에서 스크린에 적용한 변형에 부합하도록 왜곡됩니다.

참고: 왜곡된 변형은 출력 렌더링에만 영향을 미치며, 작업 영역의 캔버스나 출력 설정 창에는 반영되지 않습니다.

포인트에는 2가지 모드가 있습니다:

리니어: 이것이 기본 모드입니다. 행과 열로 만들어진 그리드에서 보시다시피, 각 포인트를 이웃과 연결하는 선은 직선입니다.

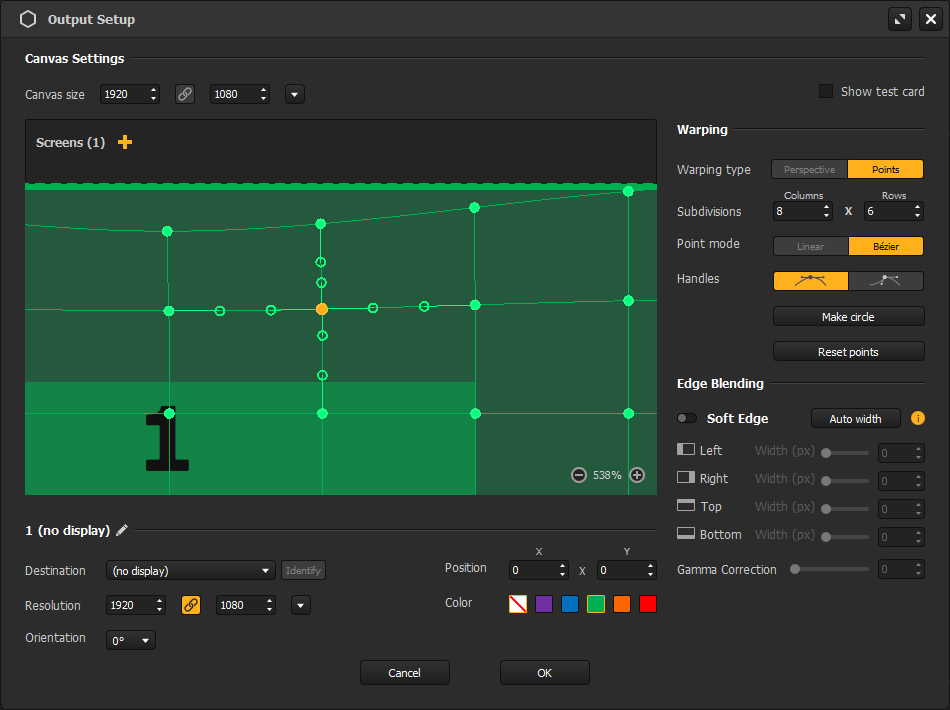

베지에: 이 모드는 동일한 포인트를 유지하고, 각 포인트에 두 개의 Bézier 접선을 추가하여 왜곡을 곡선으로 만들 수 있습니다. 접선은 1개 또는 2개의 제어 핸들로 구성됩니다: 각 포인트는 연결된 포인트 수만큼 많은 핸들을 가지고 있습니다 (예: 모서리는 2개의 제어 핸들만 가지고 있고 중간에 있는 포인트는 4개를 가집니다.)
포인트 또는 그 핸들 중 하나가 선택되면 오른쪽의 “핸들” 토글을 사용하여 두 가지 관련 접선의 유형을 변경할 수 있습니다. 기본적으로 핸들은 비대칭형입니다 (접선에서 두 핸들이 직선을 형성하지만 길이가 같을 필요는 없습니다), 하지만 이를 분리형으로 전환할 수 있습니다 (두 핸들이 완전히 독립적입니다).

이 모드들은 상호 배타적입니다. 화면의 모든 포인트에 핸들이 있거나, 모두 없습니다.

달성하려는 곡률에 따라, 몇 가지 요령이 추가로 도움이 될 수 있습니다:

“원 만들기” 버튼 (베지에 모드에서만): 이 옵션은 화면을 볼록 돔으로 변환하도록 왜곡 포인트를 조정합니다. 구체에 프로젝션을 할 때 유용합니다!
참고: 이 경우 행&열은 1로 줄어들지만, 그 후에는 여전히 변경하거나 [CTRL/Cmd + Z]로 되돌릴 수 있습니다.
행&열을 변경하여 구부러짐을 따르십시오: 보통은 처음부터 몇 개의 포인트가 필요한지 아는 것이 더 좋지만, 곡선을 조절할 때 적은 수로 시작하면 시간을 절약할 수 있습니다. 실제로, 적은 수의 포인트로 시작하여 대략적으로 곡선에 배치한 후, 점차 숫자를 증가시켜 제어 포인트를 얻을 수 있습니다. 이 새로운 포인트들은 독립적으로 조정할 필요 없이, 설정한 곡률을 최대한 잘 따릅니다.

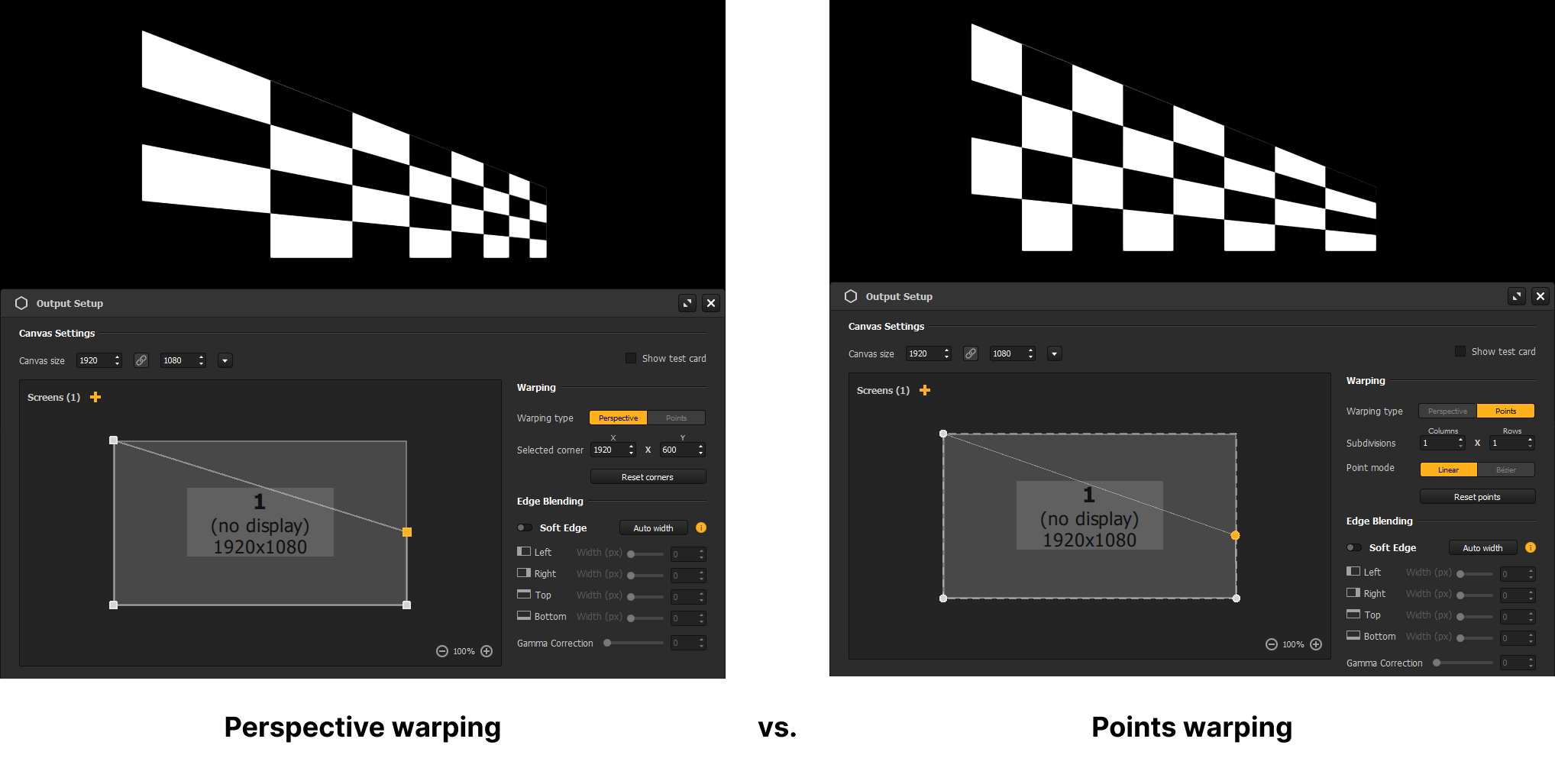

원근법 조정과 달리, 포인트 왜곡의 변형은 화면의 렌더링을 균일하게 확장합니다. 비교는 다음과 같습니다:

그러나, 원근법 유형의 변형에 적응하여, 두 가지 변형을 조합하여 사용할 수 있습니다.

참고: 한 모드에서 리셋 버튼을 사용("코너 리셋"은 원근법, "포인트 리셋"은 포인트)하면, 이 특정 왜곡 유형에 대해 수행된 변형만 리셋됩니다.
