여러 디스플레이를 사용한 고급 프로젝션 설정 구성

  • 업데이트 시간

이전 기사에서 설명한 것처럼, 이 가이드의 출력 섹션에는 간단히 미리보기 창(창 모드), 간단한 전체 화면 프로젝션(전체 화면) 또는 좀 더 고급 구성(설정)을 원하는지에 따라 세 가지 다른 프로젝션 옵션이 있습니다.

이 글에서는 여러 출력 화면을 사용하는 고급 구성을 설정하는 과정을 설명합니다.



출력 설정 창 개요

먼저, 출력 설정 모듈 (proj_78x68_v2.png 또는 출력→설정...)의 빠른 개요를 통해 모든 사용 가능한 기능을 확인해 보겠습니다:


  1. 캔버스 설정 섹션에서는 캔버스의 해상도를 설정하고 테스트 카드를 출력에 표시하여 보정 단계를 지원하도록 선택할 수 있습니다. 캔버스 해상도를 더 잘 이해하려면, 이 기사를 참조하세요.
  2. 스크린 설정 영역입니다. 이곳에서 출력 화면의 개수를 설정하고, 캔버스에 정확히 배치하여 표시할 영역을 선택할 수 있습니다. 워핑 모듈의 변형 포인트를 조정할 수도 있습니다 (4번 참고). 이 영역은 마우스 휠 클릭 또는 [스페이스]+드래그로 탐색할 수 있으며, 마우스 휠 스크롤이나 오른쪽 하단의 버튼으로 확대할 수 있습니다. 아래를 참조하여 여러 화면을 설정하세요.
  3. 스크린 설정 섹션입니다. 이 섹션에서는 선택된 화면의 설정을 조정할 수 있습니다:
    • 이름: 스크린을 식별하는 이름;
    • 블랙아웃/단독 버튼 (2.13.2): 이 버튼을 사용하면 화면을 켜거나 끌 수 있습니다. 기본적으로 스크린은 켜져 있지만, Screenshot 2024-10-01 at 15.56.24.png 를 클릭하여 블랙아웃으로 전환할 수 있습니다. 이 경우, 이 스크린에 연결된 출력은 여전히 목적지에 열려 있지만 렌더링이 표시되지 않습니다(검은 화면). 선택된 스크린을 온으로, 다른 모든 스크린을 오프로 강제하는 단독 버튼 Screenshot 2024-10-01 at 16.02.36.png, (버튼을 임시로 우회시킵니다);
    • 목적지: 렌더링을 보낼 디스플레이;
    • 위치는 픽셀 단위로, 캔버스의 왼쪽 상단 원점에 상대적인 위치;
    • 색상: 설정 영역에서 스크린을 식별하는 데만 사용되며, 출력 렌더링에는 영향을 미치지 않습니다;
    • 방향: 0/90/180/270°.
  4. 워핑 섹션입니다. 이 섹션은 선택한 화면의 왜곡과 관련된 설정을 포함합니다. 워핑은 출력 렌더링의 모서리를 조정하거나 작은 변형을 만드는 데 사용됩니다. 별도의 기사에서 설명됩니다.
  5. 엣지 블렌딩 섹션입니다. 이 섹션은 선택한 화면의 블렌딩과 관련된 설정을 포함합니다. 엣지 블렌딩은 스크린을 서로 연결하여 무결하게 큰 하나의 스크린을 만드는 데 사용됩니다. 별도의 기사에서 설명됩니다.



⭐ 다중 프로젝션 설정

⭐ 이 섹션은 Pro 기능을 중심으로 전개됩니다.

예시: 1 x 2 FullHD 프로젝션 설정

여러 출력을 설정하는 과정을 설명하는 데 도움을 주기 위해, 다음 간단한 사례를 사용합니다: 1920x1080 프로젝터 두 개를 나란히 배치하여 다른 내용이나 동일한 내용의 다른 부분을 표시합니다(현재는 엣지 블렌딩 없이).

이를 달성하기 위해, 다음을 수행해야 합니다:

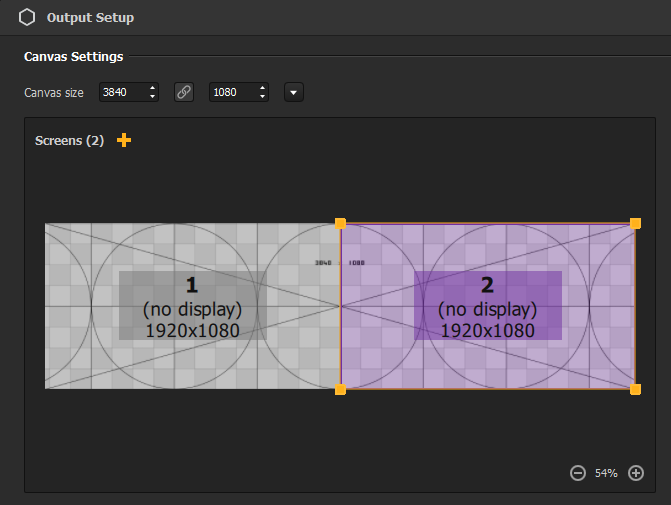

  1. 먼저, 캔버스 해상도를 3840x1080으로 설정하여 두 개의 프로젝터로 갖고 있는 전체 투영 영역을 커버합니다 (캔버스 해상도에 대한 참고가 필요하면, 여기에 있습니다).
  2. 그런 다음, + 버튼을 사용하여 두 개의 화면을 설정 영역에 추가합니다.
    이 간단한 경우에는 화면이 이미 캔버스에 (테스트 카드로 커버된 전체 영역) 원하는 대로 배치되어 있으므로 이동할 필요가 없습니다: 왼쪽 화면 (1)은 왼쪽에 맞춰져 있으며, 이는 캔버스의 왼쪽 절반을 투영할 것이고, 다른 화면 (2)은 오른쪽 절반을 커버합니다.

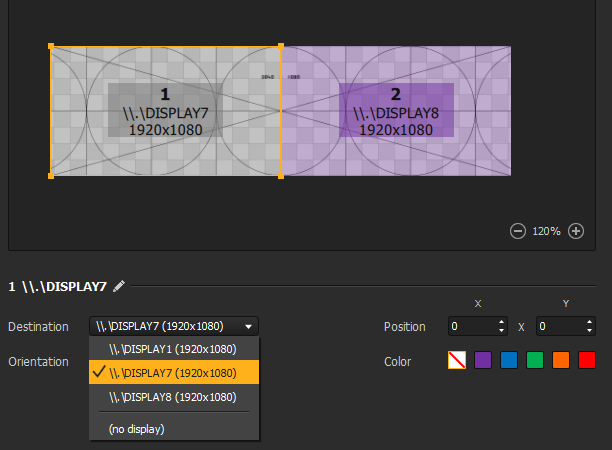

  3. 이제 우리 스크린을 프로젝터에 할당해야 합니다. 화면 1을 선택하고, 아래 설정에서 적절한 프로젝터를 "목적지" 목록에서 선택하세요. 화면 2도 동일하게 수행합니다.
    목적지를 선택하면, 출력이 선택된 디스플레이에서 전체 화면으로 바로 실행되는 것을 알 수 있습니다.
  4. 이 단계에서는 프로젝터에 테스트 카드의 각 절반이 보여야 합니다. 출력을 변형하거나 엣지 블렌드할 필요가 없으면, 마지막으로 할 일은 테스트 카드 오버레이를 숨겨 프로젝트의 콘텐츠를 표시하는 것입니다. 그렇게 하려면, 창의 오른쪽 위 모서리에서 "테스트 카드 표시"를 선택 해제하기만 하면 됩니다.
  5. 짜잔! 설정을 저장하고 창을 종료하려면 "확인"을 클릭하기만 하면 됩니다.

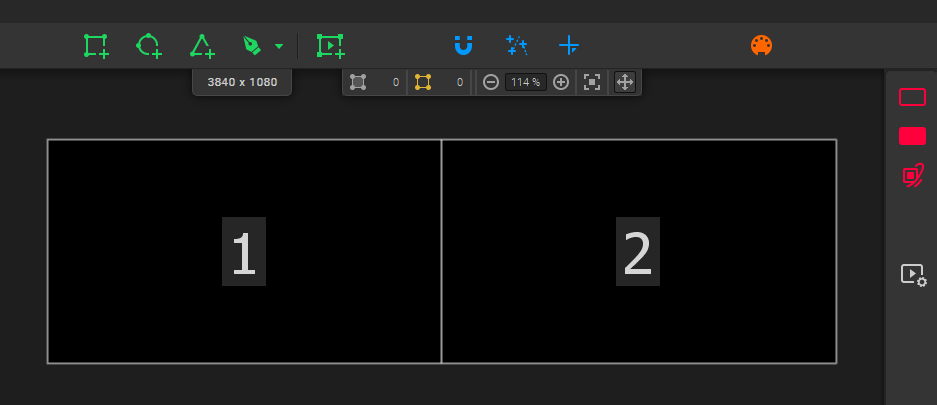

참고: 화면에 의해 커버되는 영역을 확인하고 캔버스에 정확하게 모양을 배치하는 데 도움이 되도록, 뷰 메뉴에서 "스크린 표시"를 전환하여 화면의 윤곽을 볼 수 있습니다.

스크린 표시.PNG



스크린 추가 및 삭제

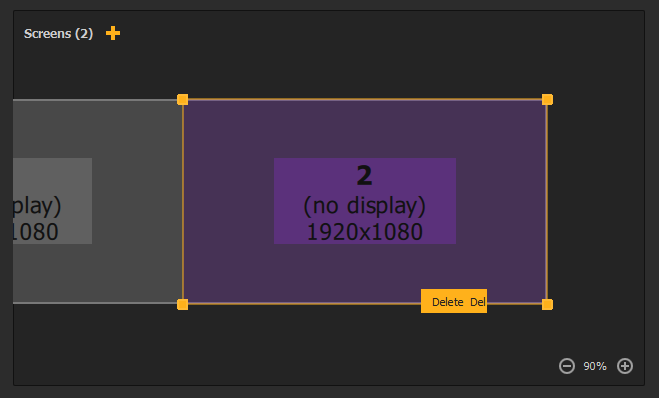

앞서 언급했듯이, + 버튼을 통해 스크린을 추가할 수 있습니다. 그러나 삭제해야 하는 경우, 스크린을 선택하고 [백스페이스/삭제] 또는 오른쪽 클릭 → 삭제를 클릭하세요.


새 스크린은 항상 이전에 추가된 마지막 스크린의 오른쪽에 동일한 해상도로 추가되지만, 구별하기 쉽게 다른 색상으로 추가됩니다 (아래 설정에서 스크린의 색상을 변경할 수 있다는 점을 기억하세요).
물론 드래그 앤 드롭하거나 아래의 X & Y “위치” 설정 (픽셀 단위)을 사용하여 새 스크린의 위치를 변경할 수 있습니다.

참고: HeavyM 제공에 따라 추가할 수 있는 스크린의 수가 제한될 수 있습니다. Pro+에서는, 최대 개수는 사실상 무제한입니다 (하지만 성능에 따라 다릅니다).
