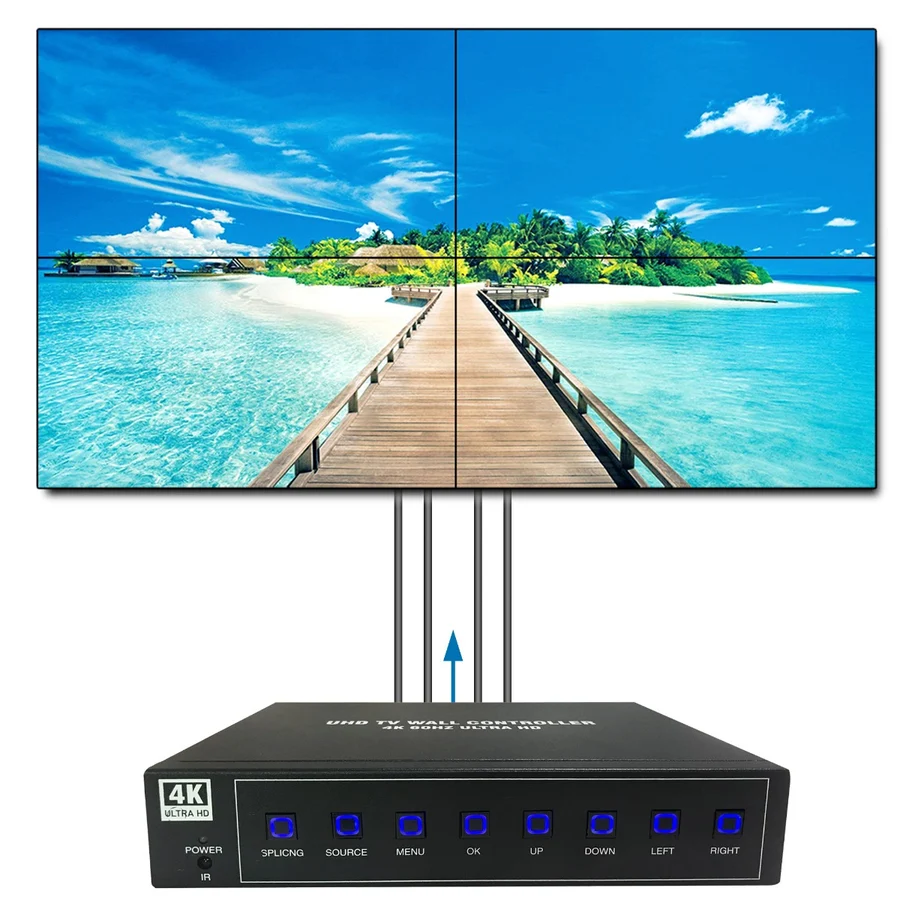

Um controlador de videowall é um dispositivo comumente usado em sinalização digital para controlar, bem, videowalls. Ele ajuda a gerenciar e distribuir conteúdo em várias telas.

Por que usar um com o HeavyM quando você já pode gerenciar várias telas a partir da Configuração de saída, você pergunta? Um dos motivos pode ser que você esteja limitado pelo número de portas de saída de vídeo (HDMI, DisplayPort etc.) no seu computador.

Veja um exemplo: digamos que tenhamos apenas uma porta de saída HDMI em nossa máquina, mas precisemos projetar em 4 projetores. Um controlador de videowall nos ajudará a contornar essa limitação: conectado ao computador em uma extremidade, ele funcionará como um divisor e nos ajudará a cortar a textura única em 4 partes diferentes, enviando-as então aos 4 projetores na outra extremidade.

Observação: este exemplo se concentrará no modelo Datapath Fx4, mas pode ser aplicado a outros controladores de videowall com comportamento semelhante.

Configuração no HeavyM

Configuração de saída

Como a ideia é cortar e organizar nossas telas no controlador de videowall, enviaremos uma única textura grande do HeavyM. Neste exemplo, temos quatro projetores FullHD (1920x1080), portanto precisamos usar uma textura de 3840x2160 (4K).

1. Na Configuração de saída, defina o tamanho do Canvas como 3840x2160.

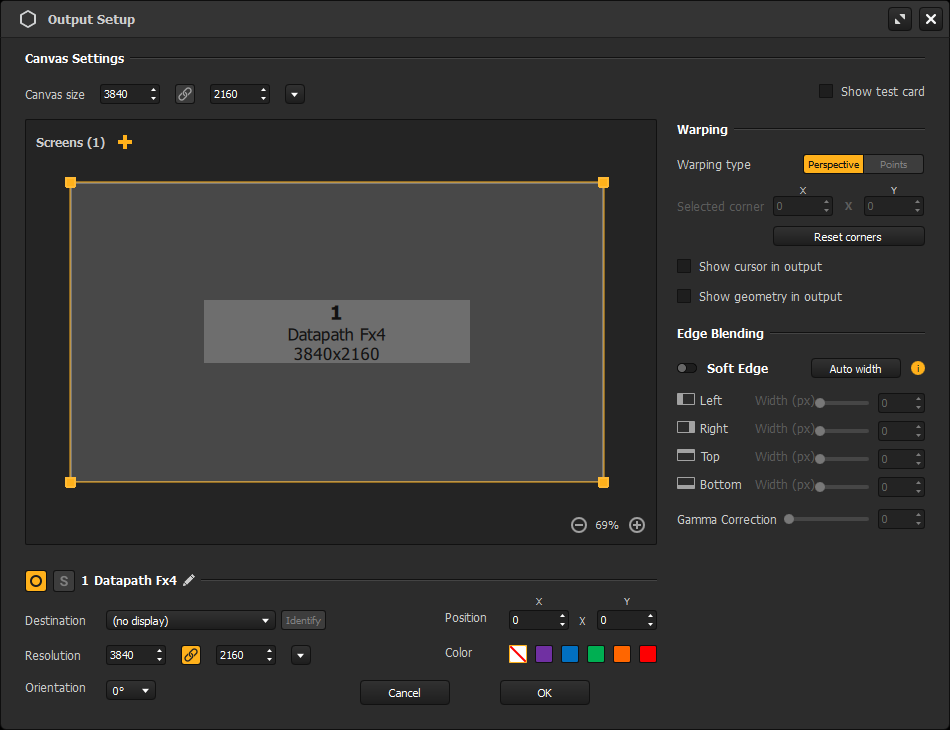

2. Ainda na Configuração de saída, se o seu Datapath FX4 estiver conectado ao HeavyM, você poderá encontrá-lo na lista de Destinos. O nosso não está conectado neste caso, então podemos nos preparar com antecedência usando uma tela virtual: defina a resolução como 3840x2160 e dê a ela o nome Datapath FX4 (opcional).



Configuração do Canvas

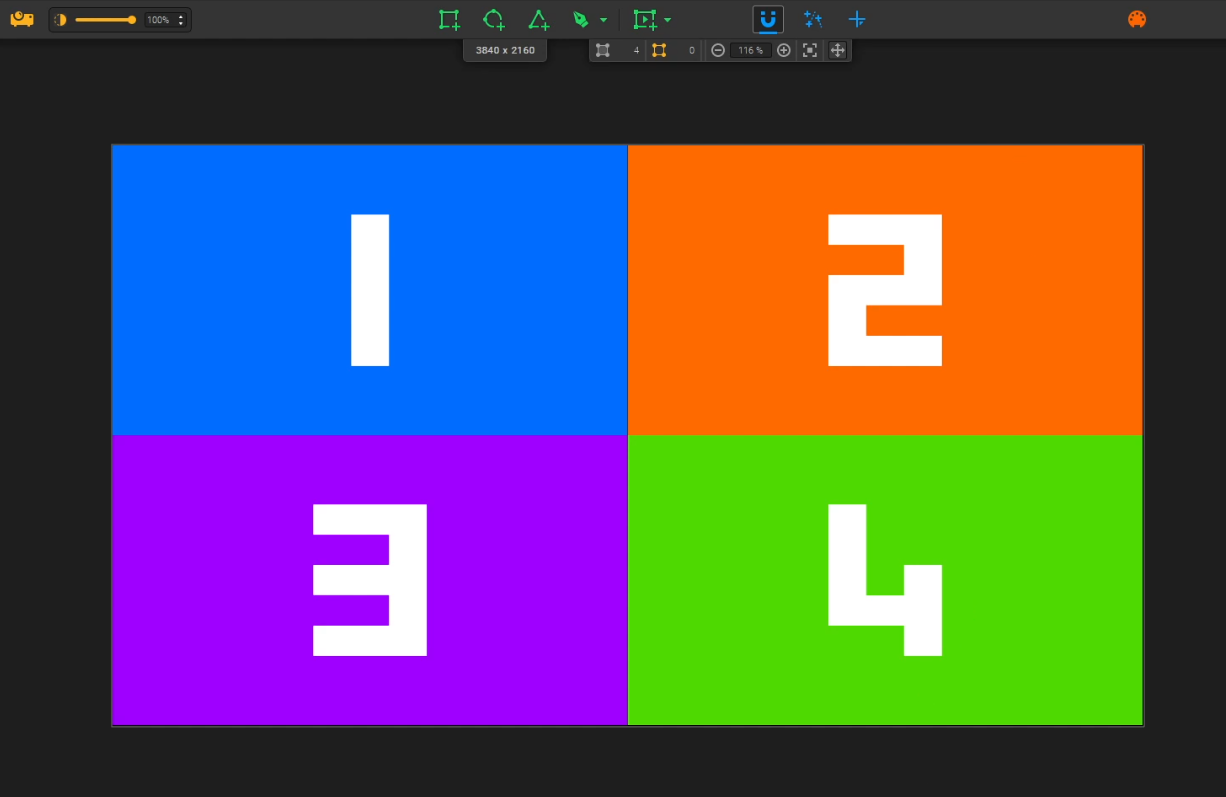

As 4 partes serão organizadas no Canvas da seguinte forma:

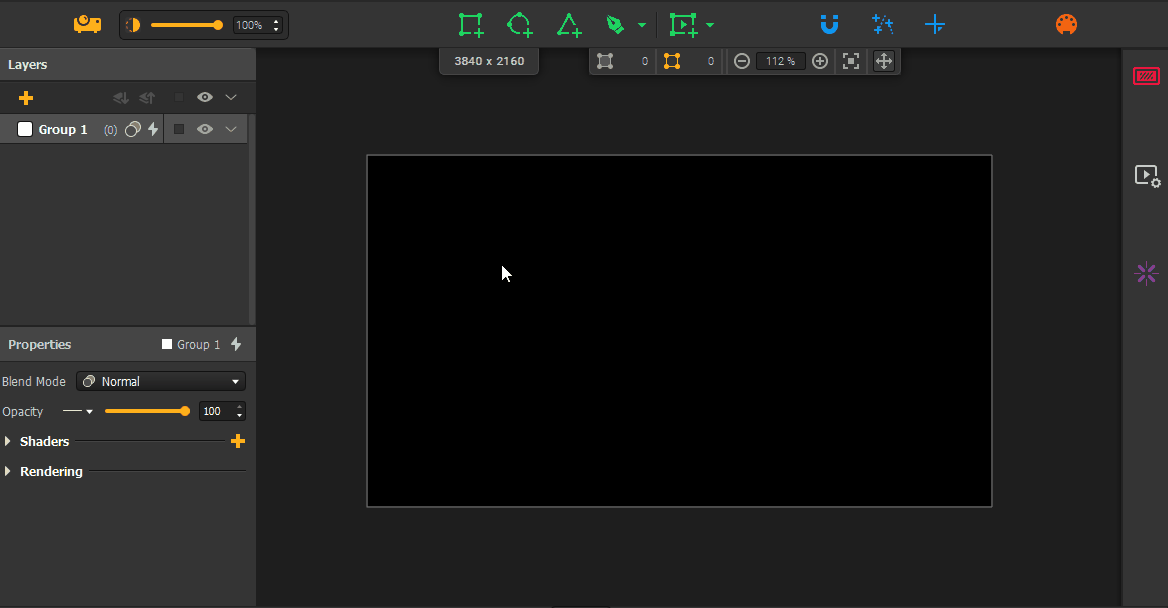

Dica: no momento, não há uma ferramenta de grade nativa no HeavyM. No entanto, se precisar delimitar precisamente as 4 telas FullHD no Canvas, você ainda poderá criar uma grade personalizada em um Grupo separado bloqueado para ajudar a posicionar o conteúdo com precisão.

Configuração no Wall Designer

Para uma configuração simples de videowall 2x2 como a do nosso caso de uso, o processo é bastante simples.

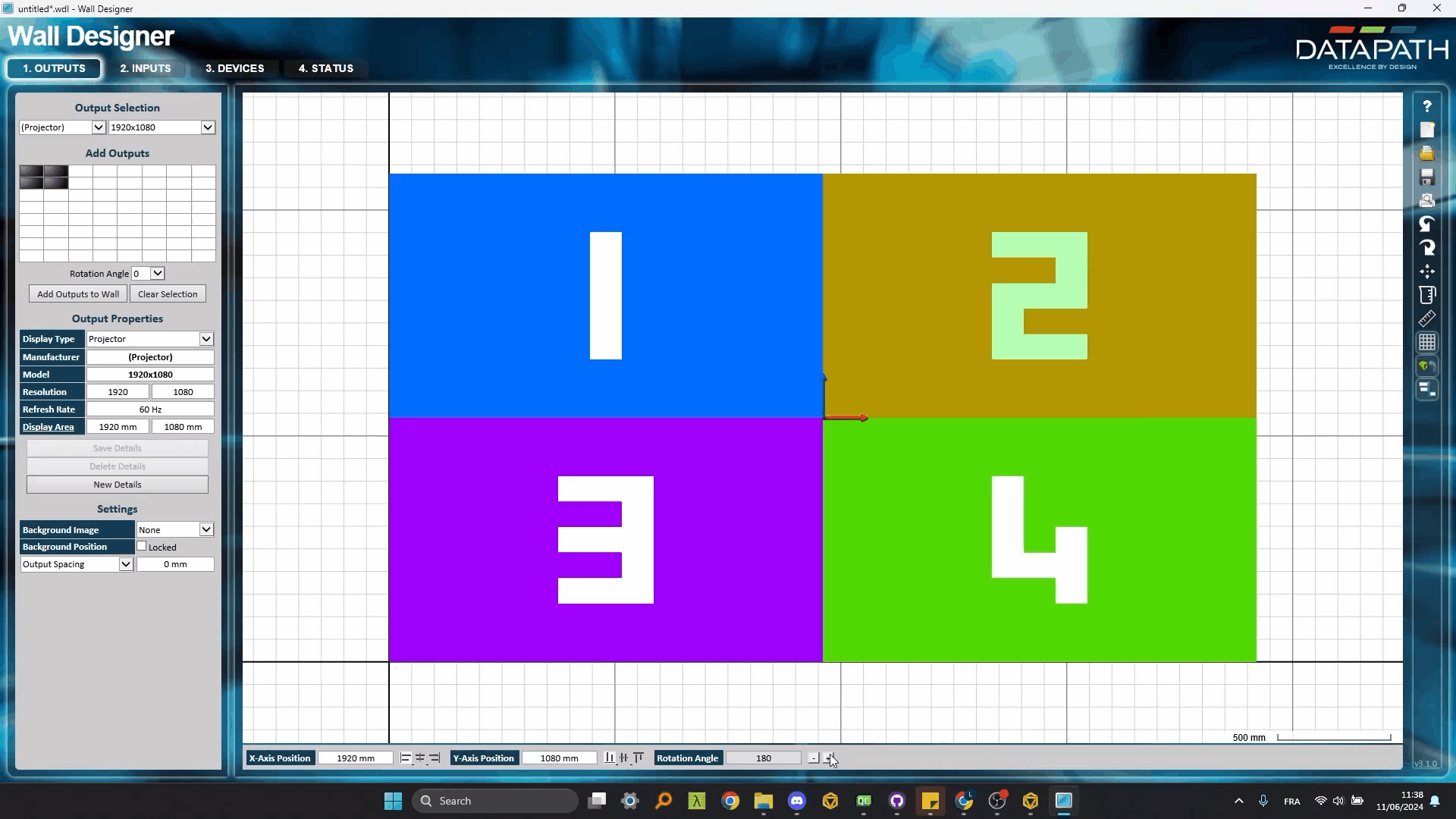

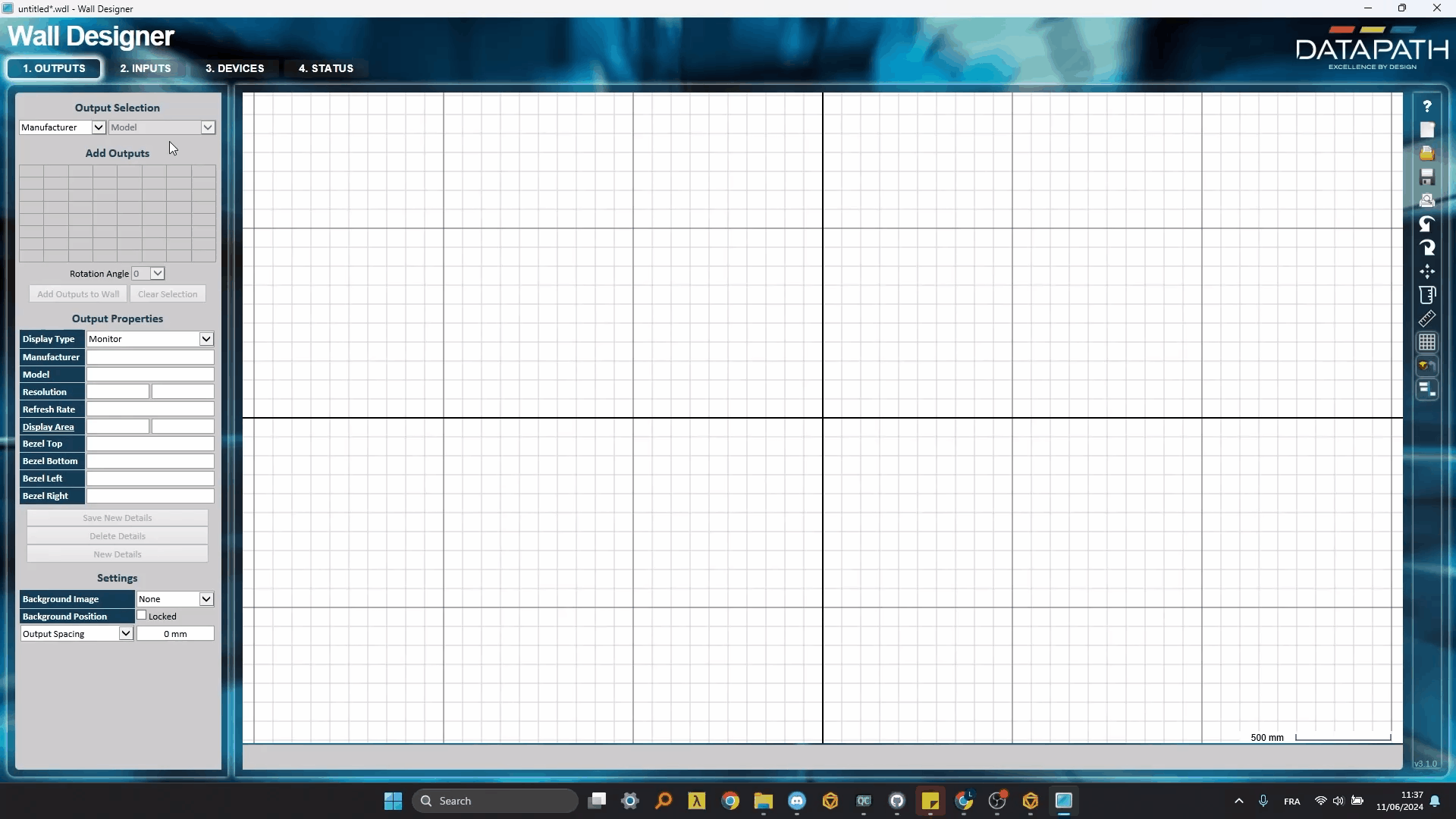

Adicione as saídas ao wall designer e atribua cada região da entrada à saída correta. Nosso layout é o padrão do Fx4, portanto não precisamos alterar mais nada.

E é isso no nosso caso!

Para casos mais complexos, saiba que é possível personalizar a segmentação da entrada e o layout das saídas físicas, como neste exemplo:

Indo além

Configuração que exige edge-blending

Se suas saídas precisarem ser combinadas, a situação fica um pouco mais complexa: como estamos enviando apenas uma textura de saída completa e não fazendo a segmentação da saída no HeavyM, isso significa que não podemos usar o módulo integrado de edge-blending de telas. A combinação das saídas precisa ser feita depois da segmentação no controlador de videowall (se os seus projetores forem compatíveis com o recurso) ou antes, dentro da tela única. Então, como fazer isso?

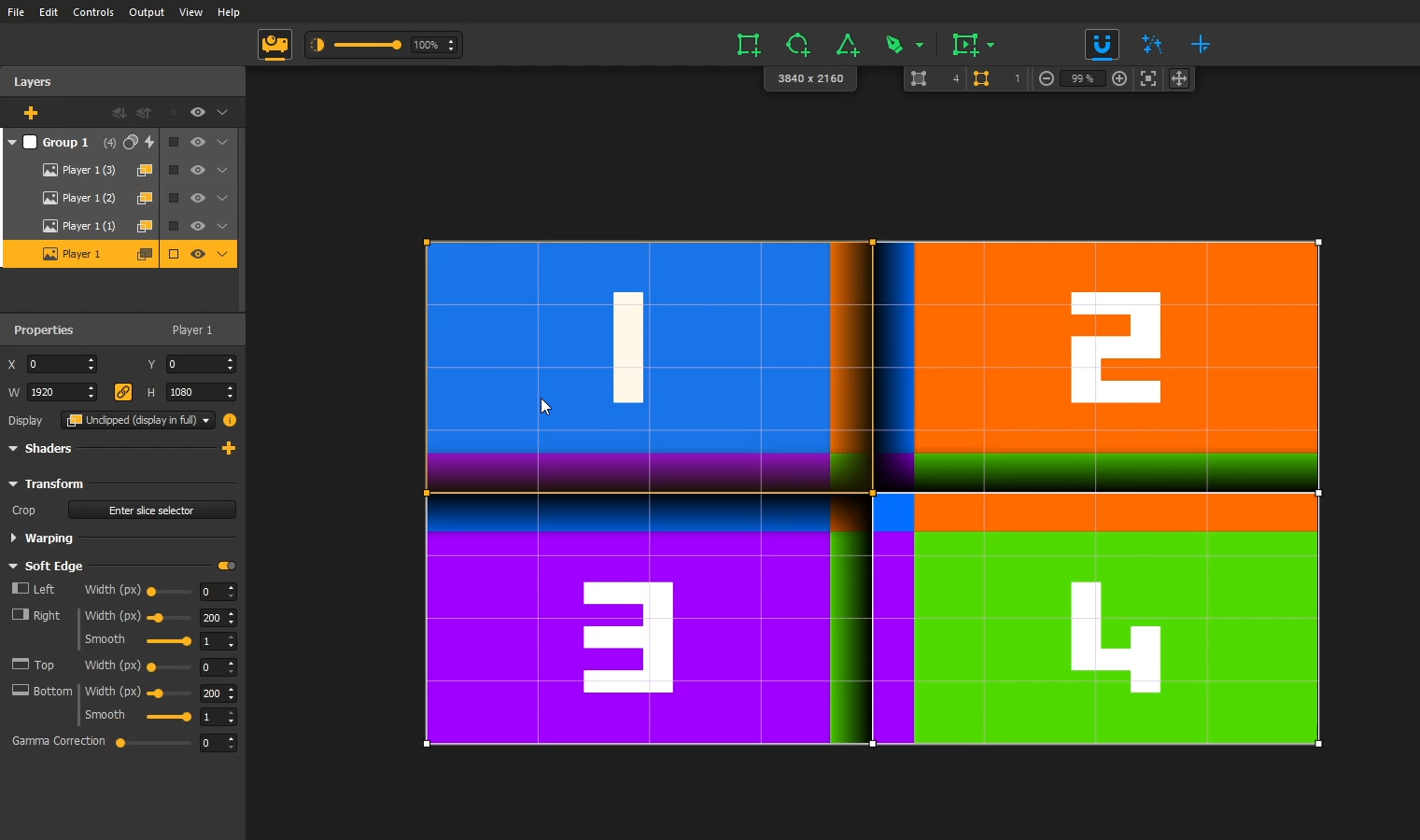

Neste caso, você pode usar o recurso soft-edge dos Players para criar uma combinação diretamente dentro do Canvas do HeavyM. Veja um exemplo da configuração com a combinação aplicada ao nosso caso de uso simples 2x2:

O tamanho geral da textura que estamos enviando (e, portanto, o tamanho do Canvas) e as segmentações não mudam aqui; o edge-blending é considerado internamente. Como você pode ver na imagem acima, cada região precisa incluir uma sobreposição das regiões vizinhas.

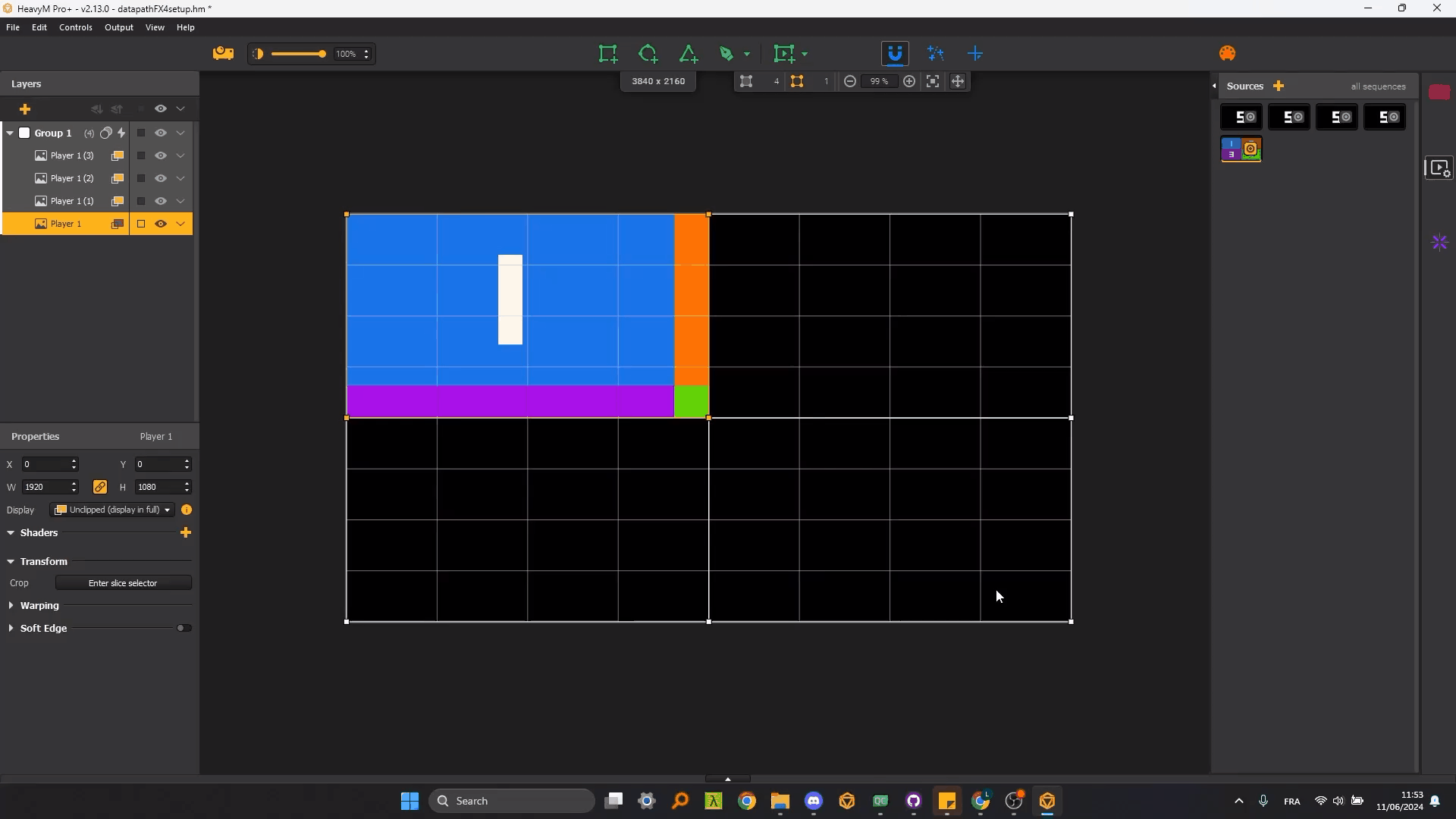

Para dividir uma fonte em quatro partes para quatro players diferentes, você pode usar o Slice Selector. Veja abaixo como realizar a configuração mostrada na imagem anterior:

Observação: infelizmente, esse soft-edge “interno” funciona apenas com Players; se você estiver usando faces e efeitos de grupo, não será possível realizar uma segmentação com combinação.


Aumentando o número de saídas

Esse é o nosso caso de uso de controlador de videowall. Como mencionado, estamos apresentando aqui um caso de uso simples, com um modelo específico, mas saiba que é possível estender esse conceito a outras marcas ou modelos com ainda mais saídas.

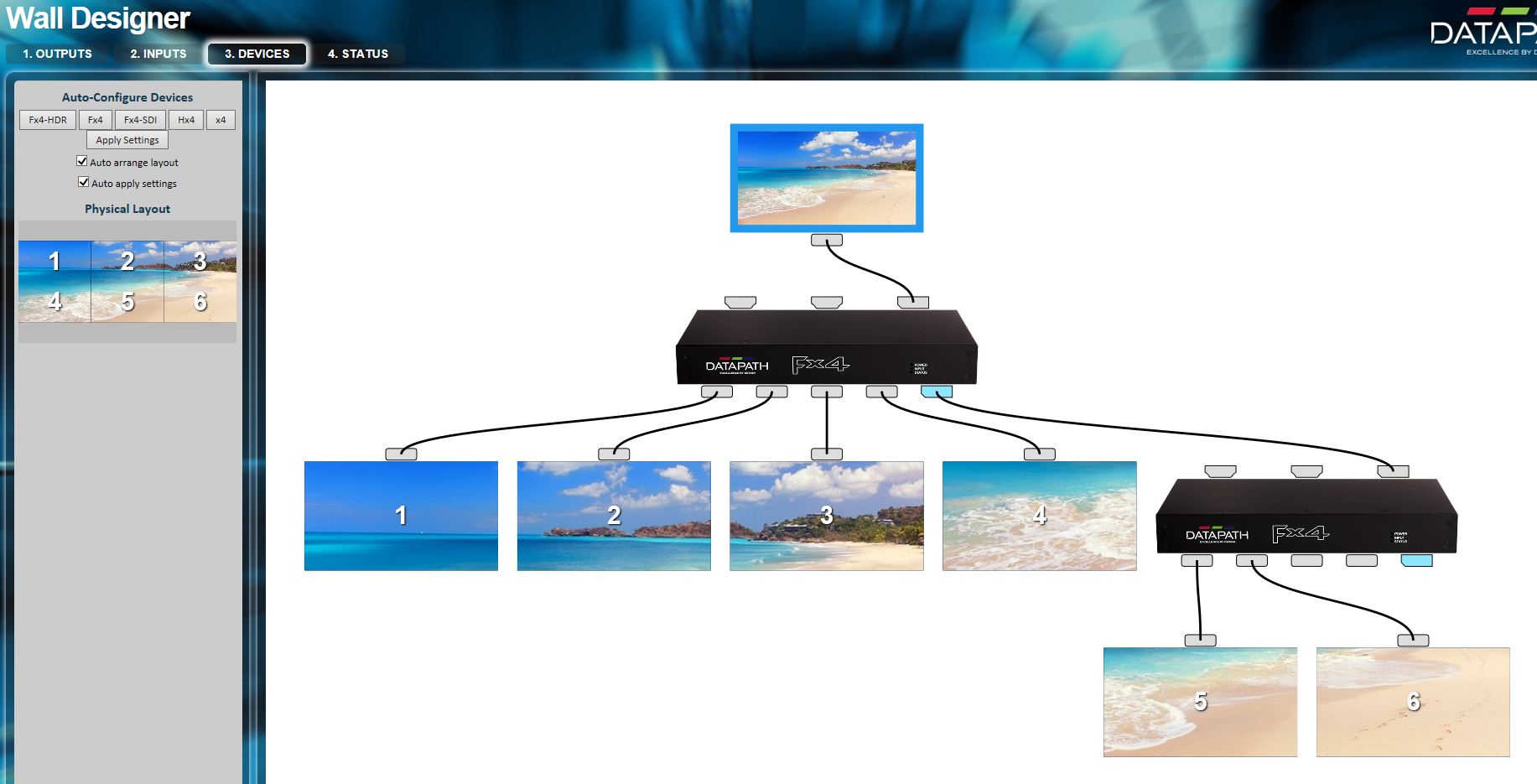

Ou você também pode combinar vários controladores para aumentar o número de saídas!
