本文以 HeavyM 连接 Datapath Fx4 视频墙控制器为例，介绍如何将一个 4K 输出拆分为四个 FullHD 显示器。

视频墙控制器是一种常用于数字标牌的设备，用于控制视频墙。它可以帮助管理内容并将内容分发到多个显示器。

既然你已经可以通过输出设置管理多个屏幕，为什么还要在 HeavyM 中使用视频墙控制器呢？其中一个原因可能是，你的计算机受到视频输出端口数量（HDMI、DisplayPort 等）的限制。

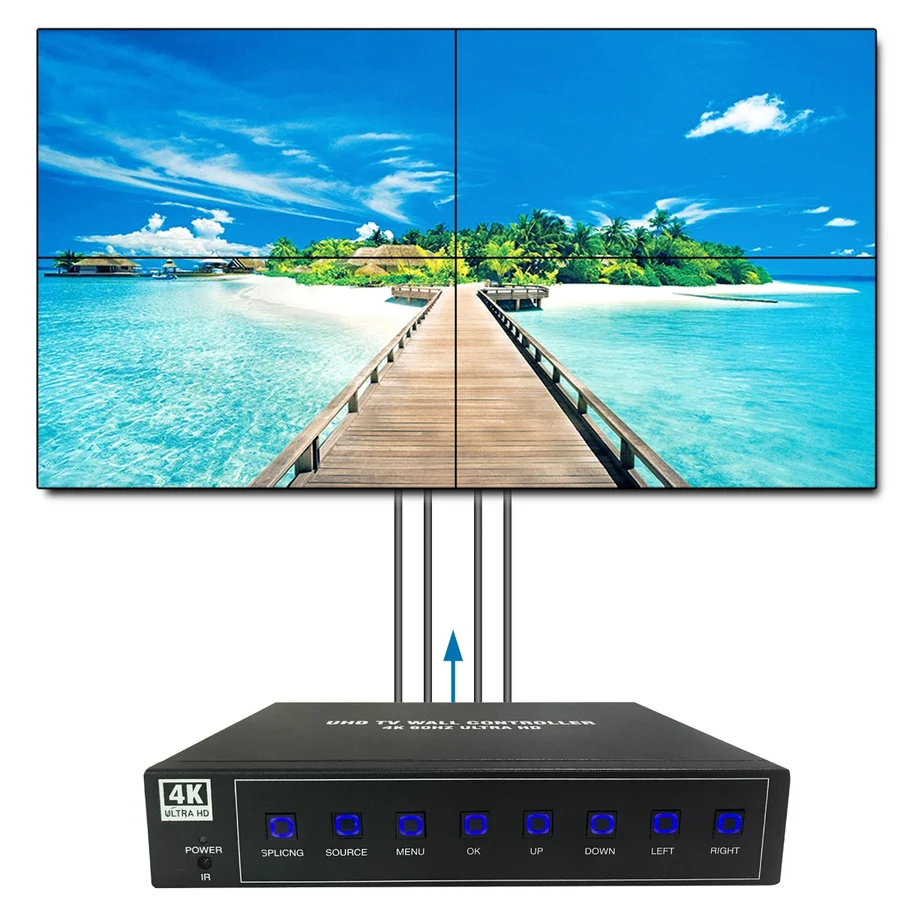

举个例子：假设我们的设备上只有一个 HDMI 输出端口，但需要投影到 4 台投影仪上。视频墙控制器可以帮助我们绕过这一限制：它的一端连接到计算机，充当分配器，将单个纹理切分为 4 个不同部分，然后将它们分发到另一端的 4 台投影仪。

注意：本文将重点介绍 Datapath Fx4 型号，但同样适用于其他具有类似工作方式的视频墙控制器。

在 HeavyM 中进行设置

输出设置

由于我们需要在视频墙控制器中切分和排列显示器，因此将从 HeavyM 发送一张大的纹理。在本例中，我们有四台 FullHD 投影仪（1920x1080），所以需要使用 3840x2160（4K）纹理。

在输出设置中，将画布大小设置为 3840x2160。

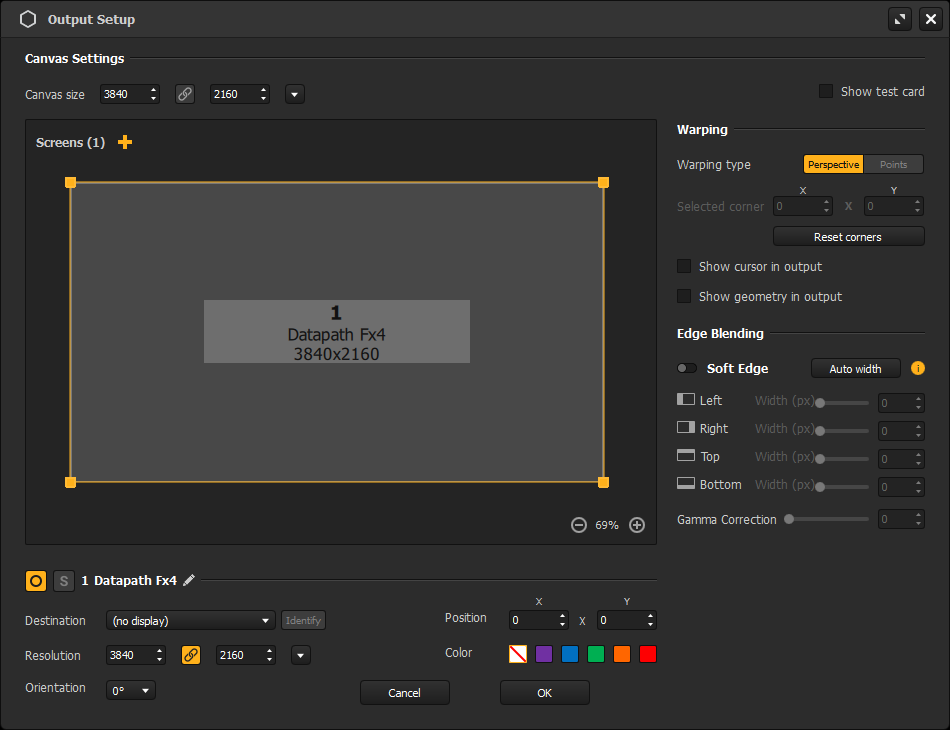

仍在输出设置中，如果 Datapath FX4 已连接到 HeavyM，你可以在目标列表中找到它。本例中我们没有连接它，因此可以提前使用虚拟显示器进行准备：将分辨率设置为 3840x2160，并将其命名为 Datapath FX4（可选）。

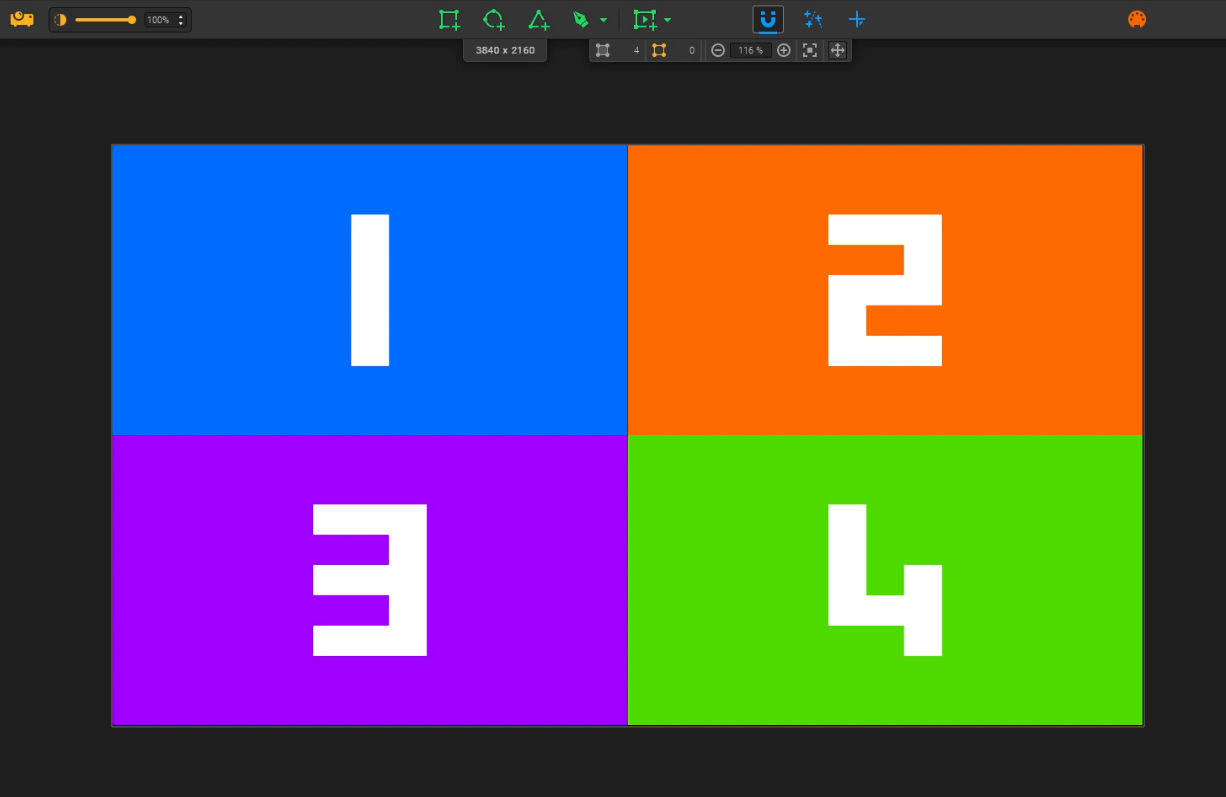

4 个部分将在画布中按如下方式排列：

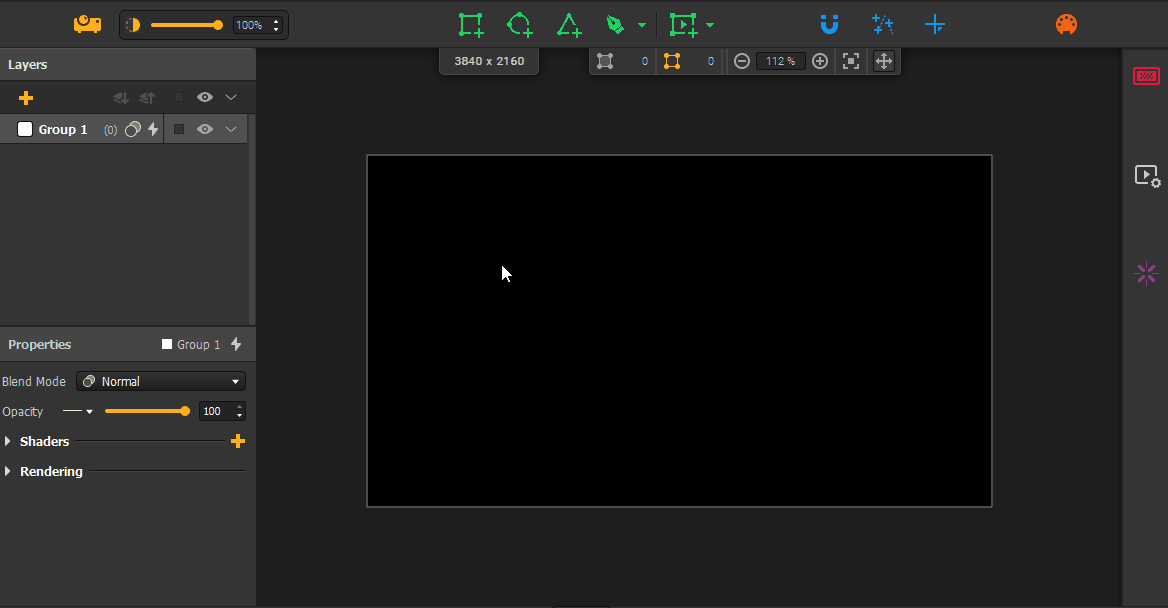

提示：HeavyM 目前没有内置网格工具。不过，如果你需要在画布中精确勾勒出 4 个 FullHD 显示器的范围，仍然可以在一个单独的锁定组中创建自定义网格，以帮助精确放置内容。

对于像本案例这样简单的 2x2 视频墙设置，过程相当直接。

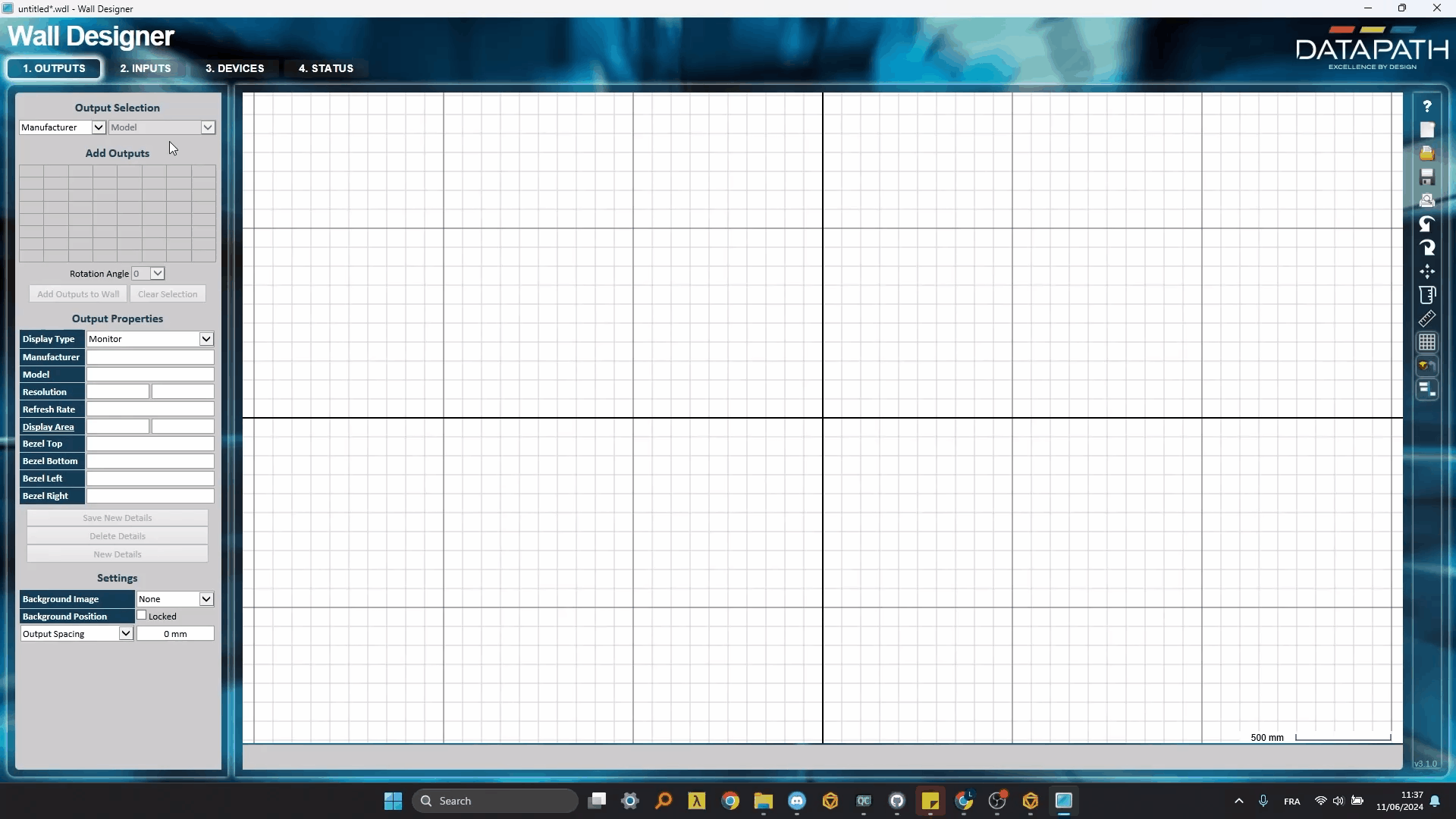

将输出添加到 Wall Designer，然后将输入的每个区域分配给对应的输出。我们的布局是 Fx4 的默认布局，因此不需要进行其他更改。

这就是本案例的全部设置！

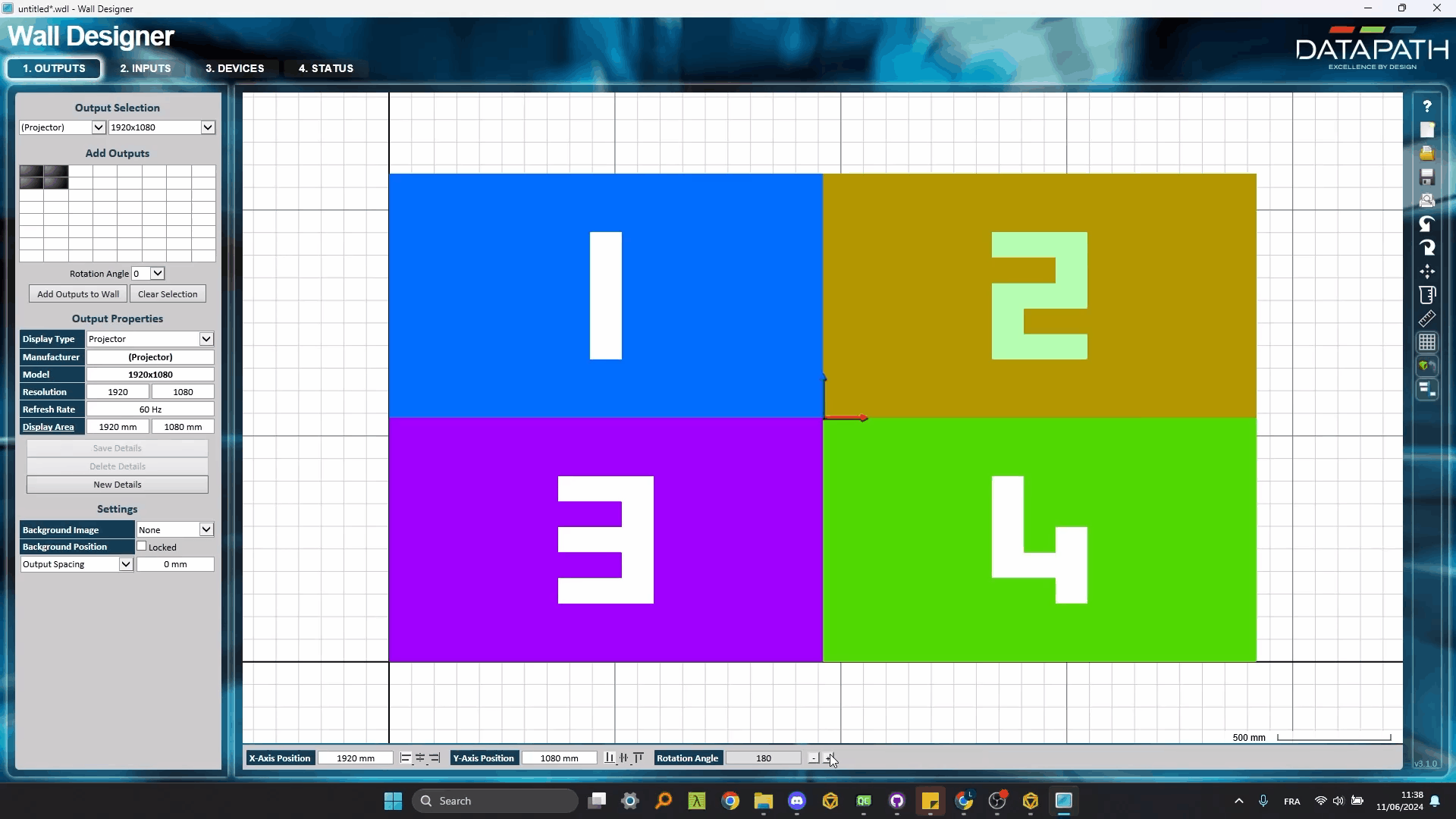

对于更复杂的案例，你可以自定义输入的分割方式以及物理输出的布局，例如：

如果你的输出需要进行融合，情况会稍微复杂一些：由于我们只发送一张完整的输出纹理，而不在 HeavyM 中进行输出分割，这意味着我们无法使用内置的屏幕边缘融合模块。输出的融合需要在视频墙控制器中完成分割之后进行（如果你的投影仪支持此功能），或者在分割之前、单个屏幕内部完成。那么应该如何操作呢？

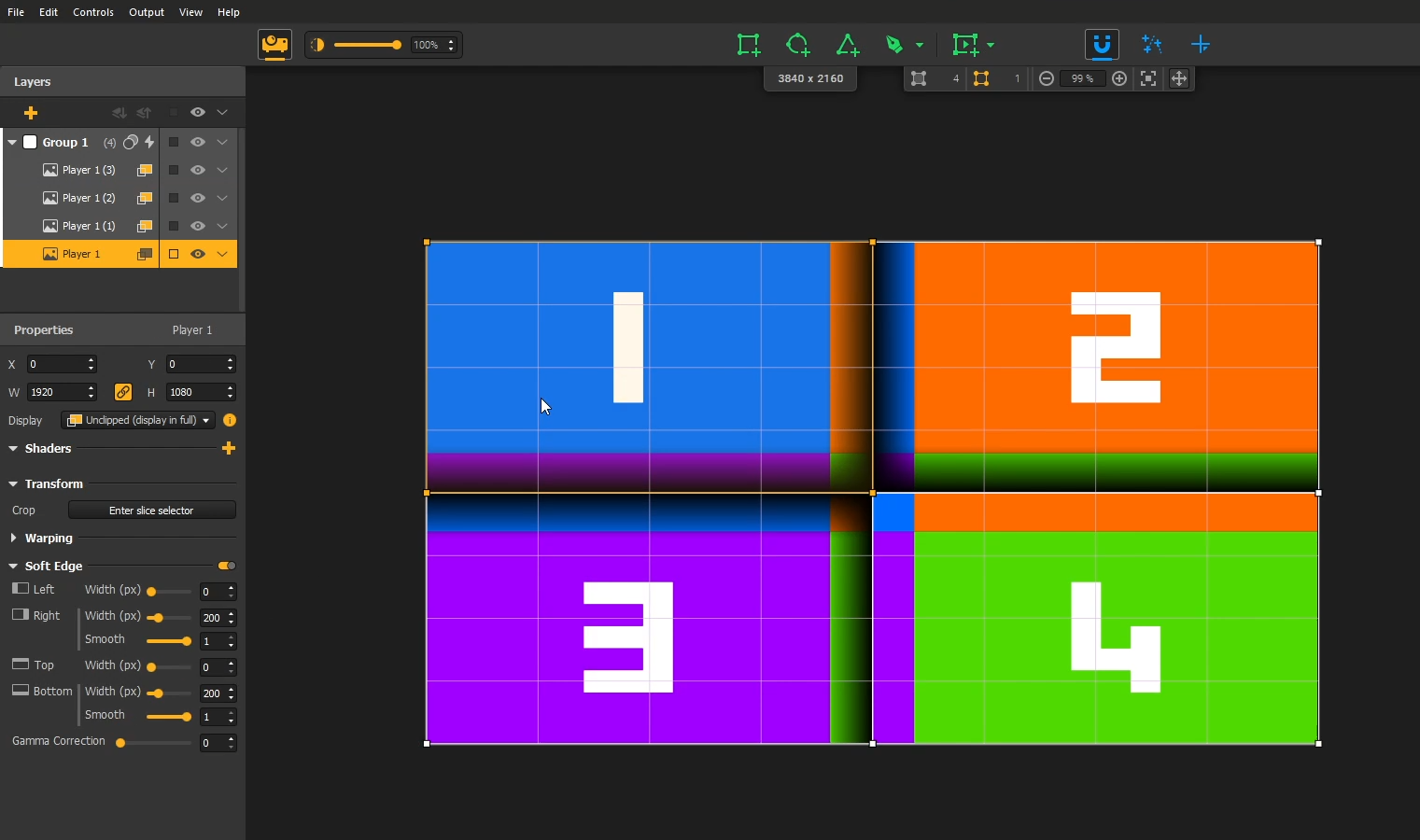

在这种情况下，你可以使用Players 的软边缘功能，直接在 HeavyM 画布中创建融合效果。以下是针对简单 2x2 案例应用融合后的设置示例：

这里发送的纹理整体大小（以及画布大小）和分割方式都不会改变，边缘融合会在内部处理。正如上图所示，每个区域都必须包含与相邻区域的重叠部分。

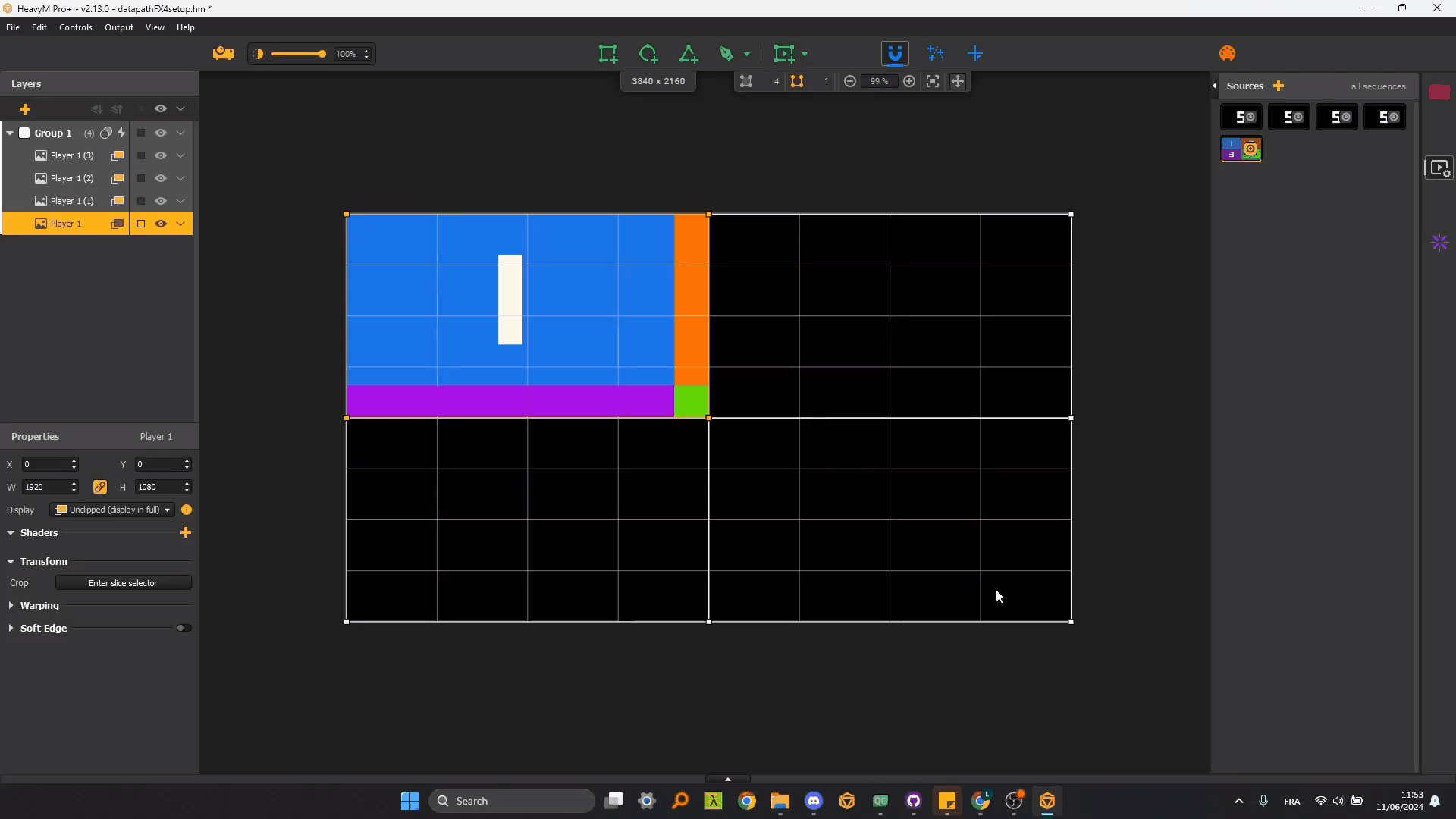

要将一个源拆分为四个部分，分别提供给四个不同的播放器，可以使用 Slice Selector。以下是上一张图片中设置的具体操作：

注意：遗憾的是，这种“内部”软边缘功能仅适用于 Players；如果使用面和组效果，则无法执行带融合的分割。

以上就是视频墙控制器使用案例的全部内容。如前所述，我们在这里介绍的是一个使用特定型号的简单案例，但这一概念同样可以扩展到其他品牌或型号，并支持更多输出。

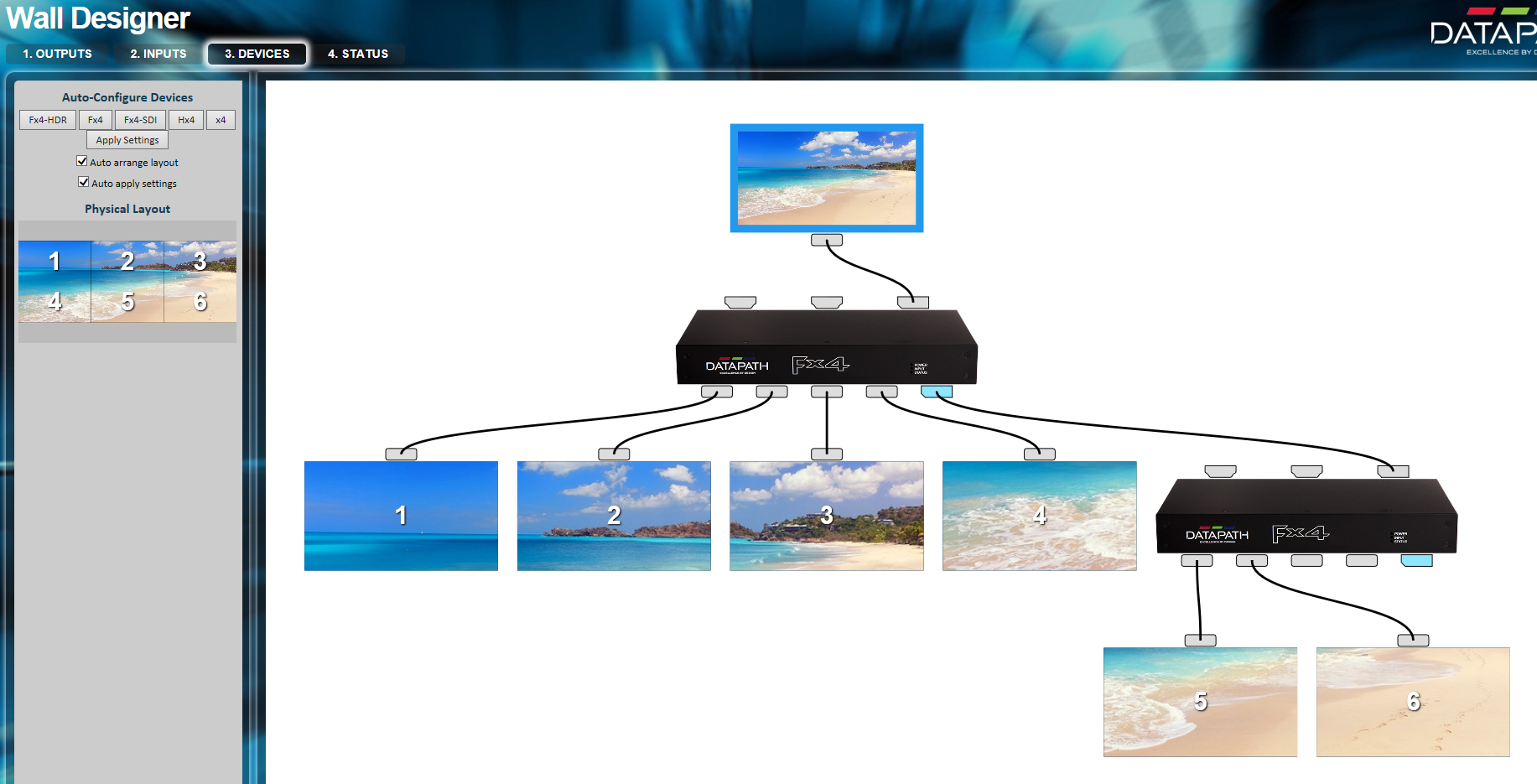

你也可以组合使用多个控制器来扩展输出数量！
