Смешивание дисплеев бесшовно с модулем масштабирования с подрезкой [⭐ Pro]

⭐ Эта статья посвящена функции Pro .

В "Настройка продвинутой конфигурации проекции с несколькими дисплеями" вы узнали, как организовать настройку вывода в HeavyM для отправки областей размер холста на разные дисплейные назначения.

В рассматриваемом случае (два проектора 1920x1080) настройка может завершиться на этом, если оба проектора предназначены для проекции на совершенно разные пространства или стоят рядом, но между ними есть зазор. Если вы планируете использовать несколько проекторов для расширения вашей области проекции, вам нужно будет дополнительно использовать модуль масштабирования с подрезкой.

Для чего нужно масштабирование с подрезкой?

На самом деле практически невозможно точно объединить два проекционных пространства бок о бок и сделать так, чтобы они выглядели единым большим, бесшовным, только используя настройки искажения и не допуская наложения или зазора.

Вот почему, вместо того чтобы пытаться расположить проекционные области бок о бок, лучше сознательно сделать их немного перекрывающимися, а затем применить некоторые трансформации для исправления внешнего вида полосы перекрытия.

Эти коррекции необходимы, иначе наложение будет очень заметно, как вы можете увидеть ниже:

Использование модуля масштабирования с подрезкой

Давайте использовать наш предыдущий пример с двумя проекторами 1920x1080 для этого. Здесь мы хотим установить оба проектора горизонтально, чтобы создать расширенную проекционную область.

Прежде чем мы начнем настраивать HeavyM, помните, что для успешного масштабирования с подрезкой первым делом вам понадобится физически как можно лучше выровнять проекторы друг с другом. Конечно, мы увидим, что с помощью HeavyM вы можете исправить небольшие смещения. Но если ваши проекторы не выровнены корректно вручную, будет трудно добиться бесшовного масштабирования с подрезкой.

Давайте теперь перейдем к HeavyM. Поскольку многопроекцию уже рассматривали в другой статье, мы быстро пробежимся по основным шагам.

1. Выберите Режим настройки Вывода с или Вывод → Настройка....

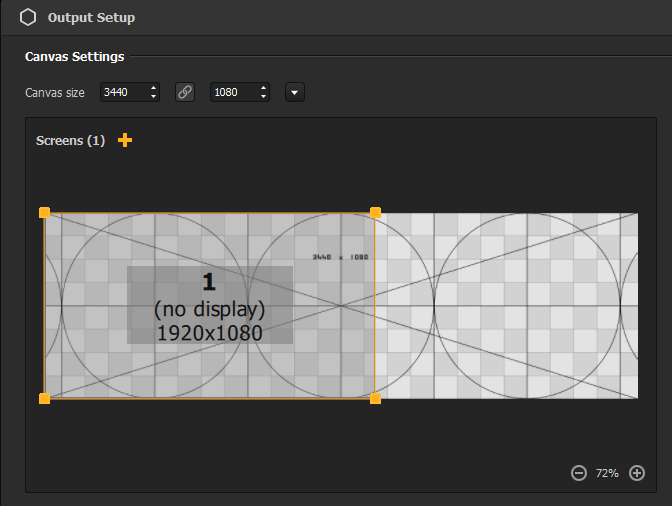

2. В простом случае многопроекции наш размер холста будет (1920+1920)x1080. Но так как мы собираемся сделать наши области перекрывать по горизонтали, мы "потеряем" некоторые пиксели по ширине.
   Допустим, в этот раз наше перекрытие составляет 400px, что делает наш размер холста 3440x1080.

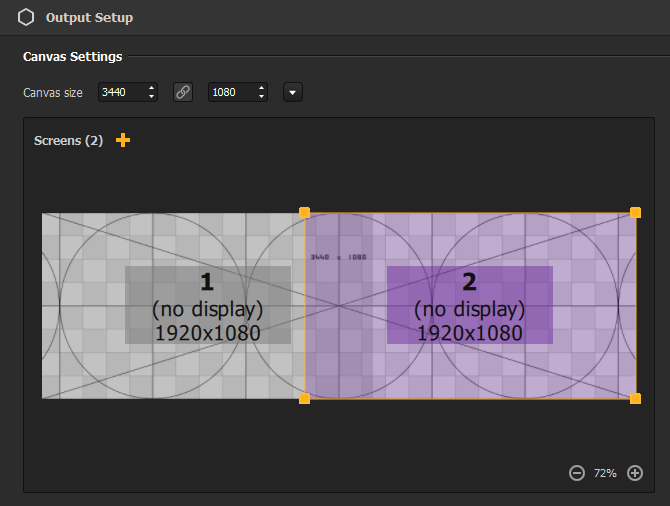

3. Добавьте второй экран с помощью кнопки + и присоедините его к правой стороне тестовой карты, чтобы холст был полностью покрыт, и экраны перекрывались на 400px.

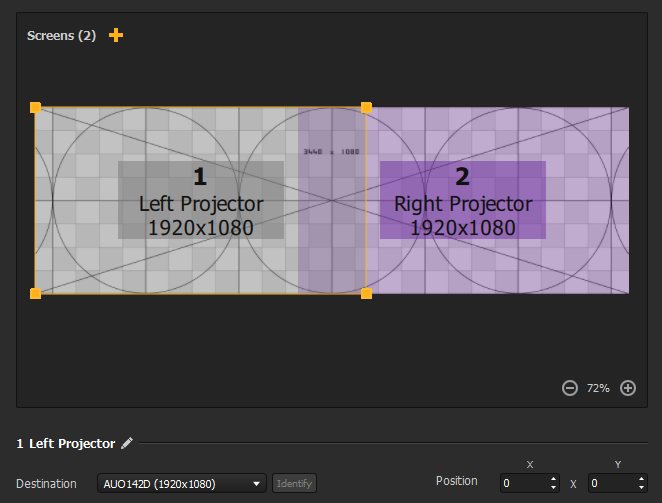

4. Запустите полноэкранную проекцию для каждого экрана, выбрав его и назначив ему выходной параметр Назначение.

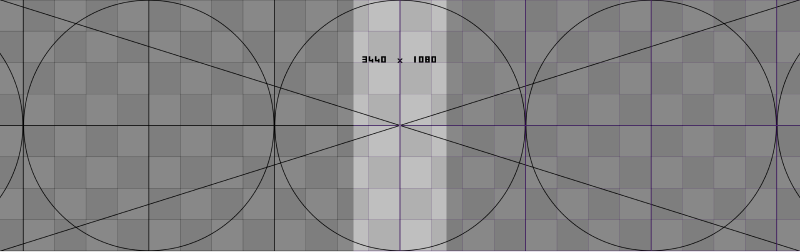

5. Теперь вы должны увидеть что-то вроде этого на поверхности проекции (я имею в виду проекцию в реальной жизни):

   Примечание: на этом этапе, если ваши проекторы размещены не идеально бок о бок с идеальным наложением, и вы видите на тестовой карте, что обе области не подходят идеально, вы должны использовать опции деформации в HeavyM для корректировки геометрии выходов до достижения совпадающей прямоугольной формы.

   Предполагая, что ваши выходы теперь создают идеальную область проекции в виде прямоугольника размером 3440x1080, остается одна вещь для исправления: внешний вид полосы наложения. Для этого мы будем поочередно регулировать смешение каждого экрана:

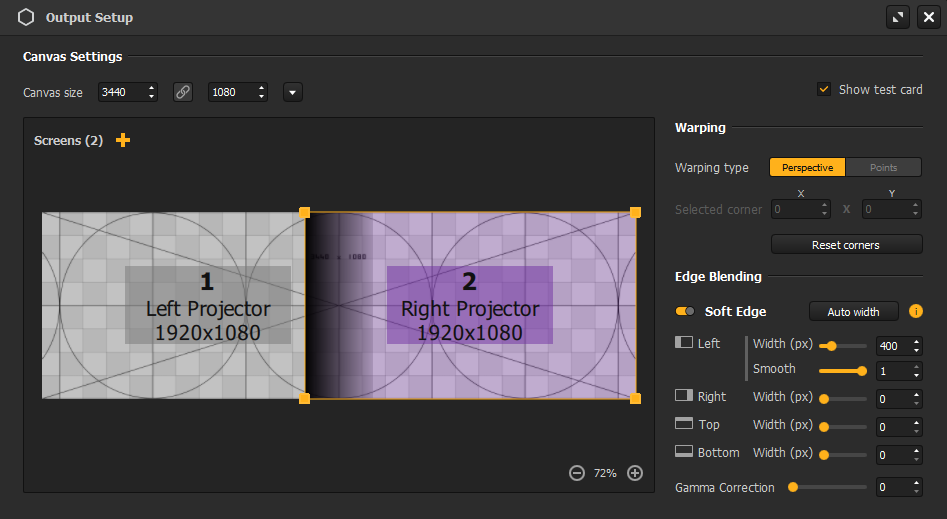

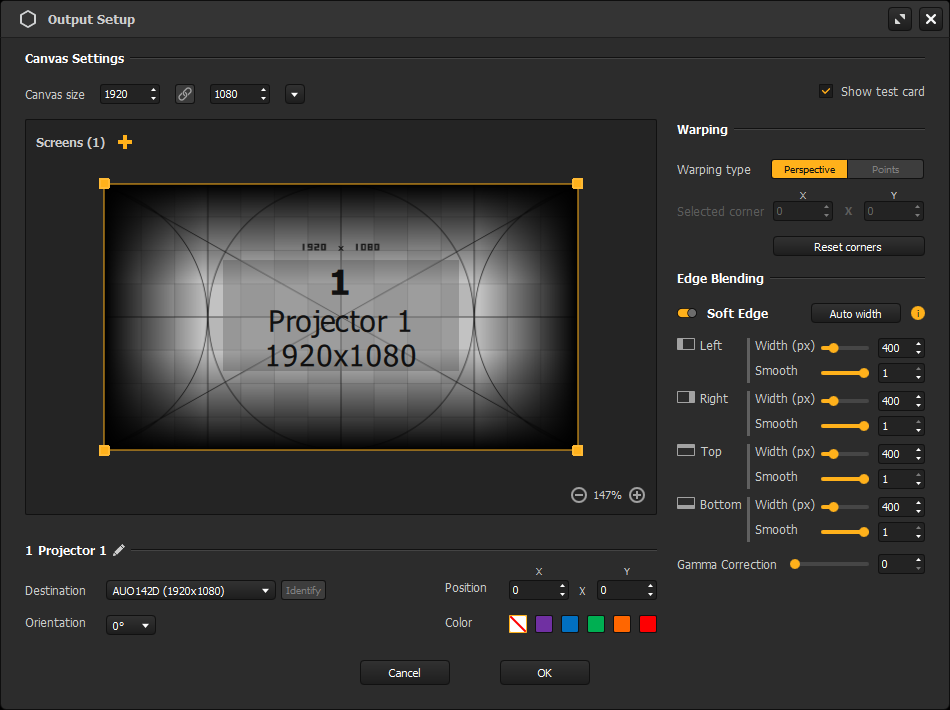

   • а. Выберите левый экран в пространстве экранов и включите его параметр «Мягкий край» в разделе Смесь краев
   • б. Введите ширину Правой полосы, как было решено ранее: 400px
     (Примечание: до версии 2,13 ширина рассчитывалась автоматически на основе наложения.)
   • в. Повторите эти шаги для правого экрана (на этот раз настройка его левой полосы)

     Примечание: также возможно установить ширину полосы смешения экрана, используя кнопку «Автоматическая ширина». В этом случае HeavyM проверяет наложение выбранного экрана относительно других экранов и вводит автоматически рассчитанные значения (что также дало бы нам 400px слева/справа здесь.)
     Это может быть полезно, когда у вас нет точного значения пиксельного смешивания и/или ваше смешение происходит одновременно в нескольких измерениях: нет необходимости рассчитывать или вводить значения одно за другим!
6. Уже должно быть лучше! Но это, вероятно, не будет достаточно совершенным, поэтому вам следует поочередно настраивать каждый экран, регулировать воспринимаемую яркость затухающих областей с параметром Коррекция гаммы и сглаживать градиент с параметром Гладкость, пока полоса наложения не исчезнет и две проекционные области не сольются идеально.

7. Вот и все! Не забудьте снять флажок с опции «Показать тестовую карту» (в правом верхнем углу), чтобы показать холст, затем нажмите «ОК», чтобы сохранить конфигурацию и выйти из окна настроек.

Примечание: начиная с версии HeavyM 2,13, возможно активировать смешение для отдельного экрана, без необходимости наложения на другой. Это позволяет осуществлять смешивание между 2 проекторами, подключенными к разным компьютерам, экраны не обязательно должны быть настроены в одном пространстве!
