Der Arbeitsbereich ist der zentrale Bereich der Benutzeroberfläche. Er ist die Zeichenfläche, auf der Sie Ihre Mapping-Formen erstellen.

Die Zeichenfläche

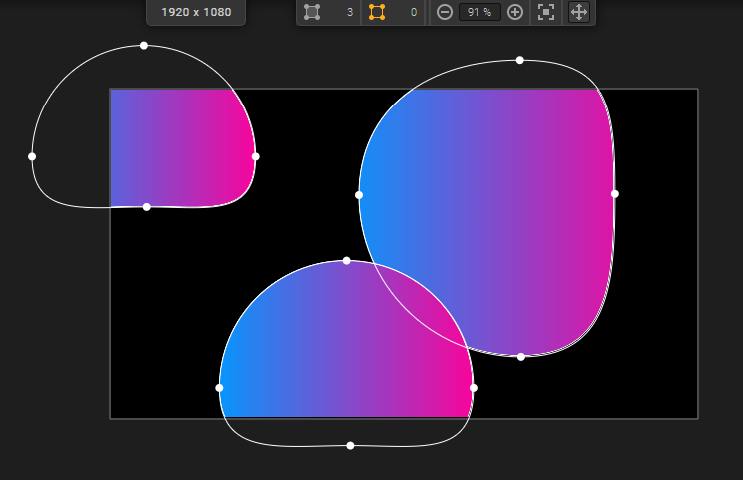

Das schwarze Rechteck in der Mitte entspricht der Zeichenfläche. Sie entspricht dem Bereich, der in Ihrer Ausgabe angezeigt wird. Das bedeutet, dass alles, was Sie außerhalb dieses Bereichs zeichnen, nicht in Ihrem Ausgabefenster gerendert wird, wie im obigen Bild dargestellt.

Die Größe der Zeichenfläche wird oben im Arbeitsbereich angezeigt. Sie können sie über die Ausgabeeinstellungen konfigurieren. In „Zeichenfläche einrichten und eine Projektion starten“ erfahren Sie, wie Sie Ihre Zeichenfläche richtig einrichten.

Die Ansichtssymbolleiste

Oben im Arbeitsbereich finden Sie außerdem die Ansichtssymbolleiste, die folgende Optionen enthält:

• Formeninformationen: die Gesamtzahl der Formen in der aktuell aktiven Sequenz, die Anzahl der Formen in Ihrer aktuellen Auswahl.
• Zoomoptionen: herauszoomen, herauszoomen, auf passende Größe zoomen oder den Wert präzise im Eingabefeld bearbeiten.
• Schwenkoptionen: sich im Arbeitsbereich bewegen.

Weitere Informationen zur Navigation im Arbeitsbereich finden Sie unter „Übersicht und Navigation“.
