HeavyM propose trois options de projection différentes, selon que vous souhaitez simplement une fenêtre d’aperçu (Fenêtré), une projection simple en plein écran (Plein écran) ou une configuration plus avancée (Configuration).

Cette dernière peut être configurée depuis le module Configuration de la sortie (accessible via ou Sortie → Configuration...)

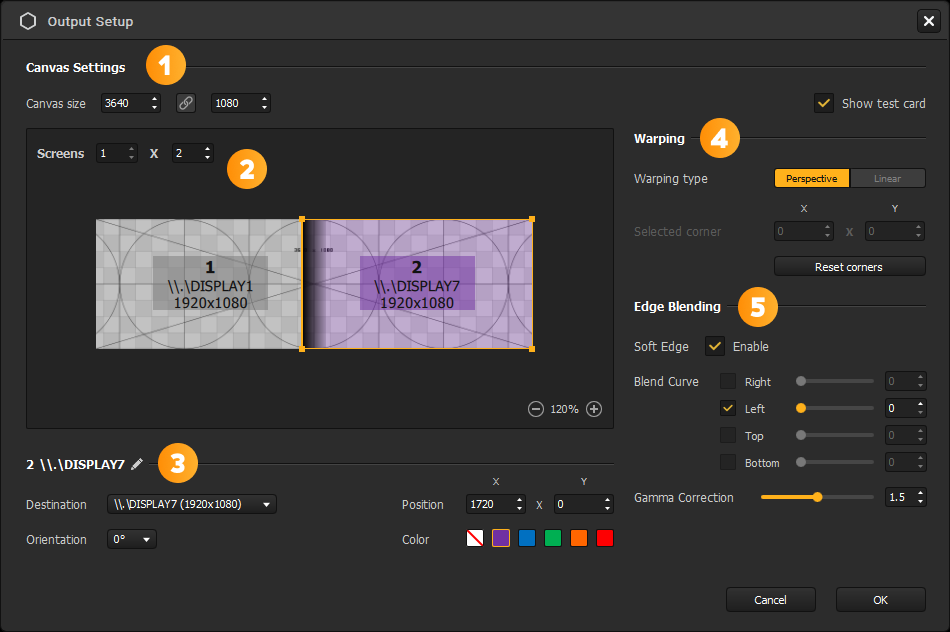

Présentation de la fenêtre Configuration de la sortie

Passons rapidement en revue cette fenêtre afin de vous donner une idée de toutes les fonctionnalités disponibles :

1. La section Paramètres du canevas, dans laquelle vous pouvez configurer la résolution du canevas et choisir d’afficher la mire de test dans la sortie pour vous aider lors des étapes de calibrage. Pour mieux comprendre la résolution du canevas, veuillez consulter cet article.
2. La zone de configuration des écrans. C’est ici que vous pouvez configurer le nombre d’écrans de sortie souhaité et la zone dans laquelle vous voulez les afficher, en les positionnant précisément sur le canevas. C’est également ici que vous pourrez ajuster les points de déformation depuis le module Déformation (voir n°4). Vous pouvez naviguer dans cette zone en cliquant avec la molette de la souris ou avec [Espace]+Glisser, et effectuer un zoom en faisant défiler la molette de la souris ou en utilisant les boutons situés en bas à droite. Consultez cet article pour configurer plusieurs écrans.
3. La section Paramètres de l’écran. Dans cette section, vous pourrez ajuster les paramètres d’un écran sélectionné :
   • Nom : un nom permettant d’identifier l’écran ;
   • Boutons Noir total/Solo (2.13.2) : ces boutons vous permettent d’activer ou de désactiver les écrans. Par défaut, un écran est activé, mais il est possible de le passer en mode Noir total en cliquant sur . Dans ce cas, la sortie associée à cet écran reste ouverte sur sa destination, mais aucun rendu n’est affiché (écran noir). Lorsque le bouton Solo est activé, il permet de forcer l’écran sélectionné à rester activé et de désactiver tous les autres écrans (les boutons Noir total sont temporairement ignorés) ;
   • Destination : l’écran vers lequel envoyer le rendu. La destination peut être un écran standard sélectionné dans la liste des écrans disponibles, ou un écran virtuel (via un flux NDI) ;
   • Position en pixels, par rapport à l’origine située en haut à gauche du canevas ;
   • Couleur : la couleur sert uniquement à identifier l’écran dans la zone de configuration et n’a aucun impact sur le rendu de sortie ;
   • Orientation : 0/90/180/270°.
4. La section Déformation. Elle contient les paramètres relatifs à la distorsion d’un écran sélectionné. La déformation permet d’ajuster les coins ou de créer de petites déformations sur le rendu de sortie. Elle est décrite dans un article séparé.
5. La section Fusion des bords. Elle contient les paramètres relatifs à la fusion d’un écran sélectionné. La fusion des bords permet de fusionner plusieurs écrans afin d’en créer un plus grand de manière homogène. Elle est décrite dans un article séparé.

Configurer une projection dans la Configuration de la sortie

Que vous souhaitiez configurer une projection unique avec une résolution personnalisée, plusieurs écrans avec fusion des bords ou déformer la sortie, toutes les transformations de sortie configurées via le module Configuration de la sortie sont détaillées dans les articles de la section correspondante : Canevas et configuration de la sortie.
